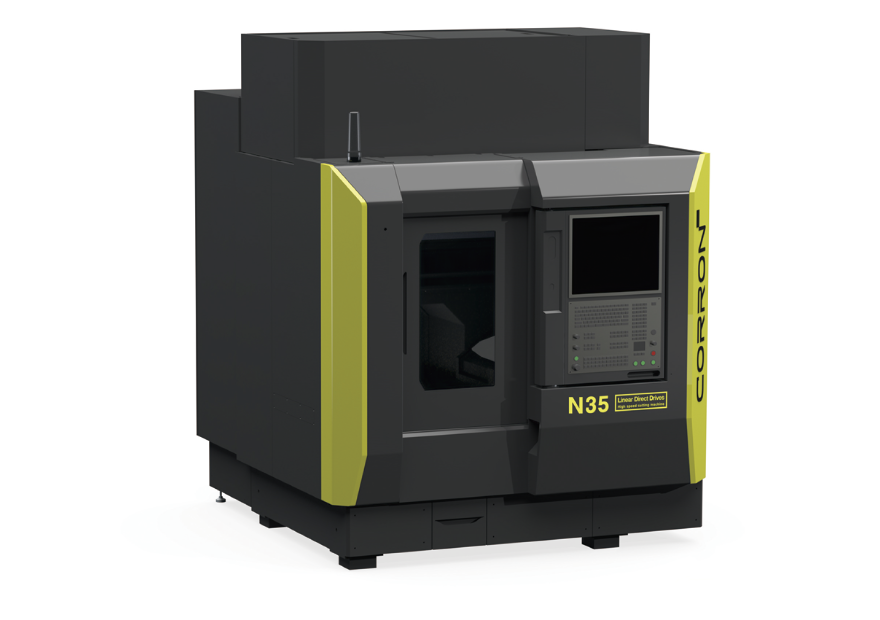

장시간 가공에도 높은 정밀도가 보장되는 초정밀 나노고속가공기 N35

코론

코론㈜의 초정밀 나노고속가공기 N35는 장시간 가동(10일 이상 연속가공)시에도 진동과 열변위에 대한 강한 설계 구조로 높은 정밀도가 보장된다. 여기서의 정밀도는 5um 이하의 가공정밀도와 면조도 Ra 100nm 이하를 말한다. 코론의 메인프레임 구성은 메인바디와 컬럼이 일체형인 폴리머콘크리트 구조의 열대칭형 설계로 제작 된다.  또한 정밀 냉각채널 구성으로 메인바디와 컬럼, 각 구동부 및 가공 테이블까지 20도 +.- 0.1도 단위 냉각으로 연속가공 10일 이상 가공시에도 초정밀 가공이 가능하다.

나노 가공의 주요기술

N35는 면조도 Ra 20nm 가공을 하기 위해 각 구동부는 초정밀 컨셉에 맞는 리니어모터 드라이브 장착과 유정압 베아링 방식의 구동 방식으로 제작됐다. 이는 국내 최초의 기술로 유럽의 기술에도 뒤지지 않는다.
리니어스케일 1nm 사용하며 50,000rpm, 60,000rpm, 90,000rpm 정압 방식의 스핀들을 부착했다. 밀링가공은 0.1파이의 공구로 열처리강 HRC 60 이상의 코어가공에 무사상 가공이 가능하다.

초정밀급 핵심부품 사용

N35는 전 세계 어디에서도 부품 수급이 가능한 글로벌 제품을 사용해 내구성 및 신뢰성 확보하고 있다. 하이덴하인 TNC640 최신형 버전, NSK 최상위 UP급 LM가이드, 하이덴하인 터치프로브, 블름 레이저 LC50 사용으로 가공 후 설비 내에서 기상측정까지 완벽히 가능하다.

적용 분야

반도체 SI 드릴링 가공 0.1파이 이하와 솔더링볼 드릴링 가공 0.12파이 108,000홀 가공의 피치 정밀도와 진원도, 면조도 모두 양산한 실적으로 보유, 품질이 증명됐다. 코론의 나노고속가공기는 타사 대비 품질 및 생산성을 30% 향상시킬 뿐만 아니라 설비 도입 비용은 30% 이상 절감하는 효과를 가져다준다. 수소차의 핵심기술인 연료전지 스텍 가공 금속분리판 고속가공에서도 N35 탁월한 성능은 입증될 것이다.   N35는 광학렌즈, 자동차 HUD, 자동차 렌즈가공, 라이트가이드 가공 파트 등 장시간 초정밀 가공기 필요한 분야에 유용하다.

애플리케이션 지원 및 유지 보수

코론은 천안 본사에 테크샵을 운영해 사용자를 위한 사전 및 사후 교육이 가능하다. 또한 모든 설비는 원격 진단서비스가 가능해 빠르게 유지보수 서비스를 지원할 수 있다. 국내 제조로 모든 부품을 수탁하여 24시간 안에 대응이 가능하며 유지보수 비용 또한 타사 대비 30% 이상 저렴하다.   현재 코론은 중국과 베트남에 나노고속가공기를 수출하고 있으며, 이외도 독일 연구소를 운영 중이다. 올해 유럽 수출을 시작으로 세계 시장에 진출할 계획을 갖고 2공장 증축을 준비 중이다.

자료 제공: 코론(www.corron.co.kr)
