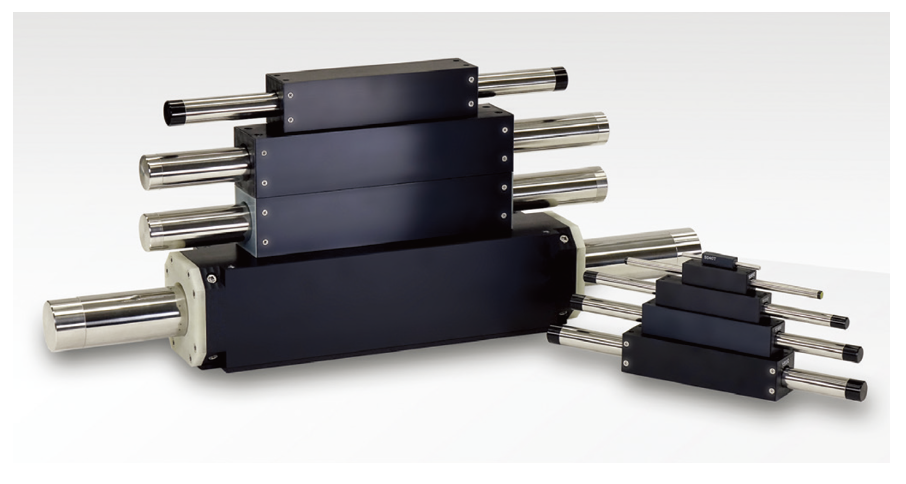

최대 6,000N이상 출력 가능한 리니어 샤프트 모터

Nippon Pulse

최근 빠르게 성장하는 추세 중 하나는 리니어 샤프트 모터로의 전환이다. 이는 모션 공간 내부에 인코더 및 리니어 베어링을 위한 공간만 있는 보다 콤팩트한 솔루션이기 때문이다. 리니어 샤프트 모터는 자석의 성능이 향상되면서 10년 전보다 훨씬 빨라져 초기 버전보다 출력 밀도가 매우 높아졌다.

그럼 리니어 샤프트 모터는 어떻게 작동할까. 모터의 샤프트는 도넛 모양의 자석 스택의 중공 스테인리스 스틸 튜브로 구성된다. 포서 코일(forcer coil)은 샤프트의 자기장을 360°로 완전히 감싸기 때문에 경쟁 제품보다 40% 더 많은 힘을 발생한다. 또한 하나의 샤프트로써 더 작고 유연하기 때문에 여러 힘을 수용할 수 있다.

일부 리니어 샤프트 모터 제조업체는 훨씬 더 높은 힘과 효율성을 위해, N 극에는 좀 더 많은 N 극 자석을, S 극에는 좀 더 많은 S 극 자석을 쌓는다. 그 결과 매우 높은 힘의 성능을 가진 리니어 모터가 만들어진다.   이러한 설계 배열과 자석이 점점 더 강해졌다는 사실은 리니어 샤프트 모터가 6,000 N 이상을 출력할 수 있음을 의미한다. 리니어 샤프트 모터의 다른 장점은 코깅이 전혀 없으며, 심지어 높은 정확도(엔코더의 정확도 만큼)를 유지한다는 것이다. 또한 모터 가격의 상승 없이 10 μm 이상의 분해능이 가능하다.

자료 제공: Nippon Pulse(www.NipponPulse.com)
