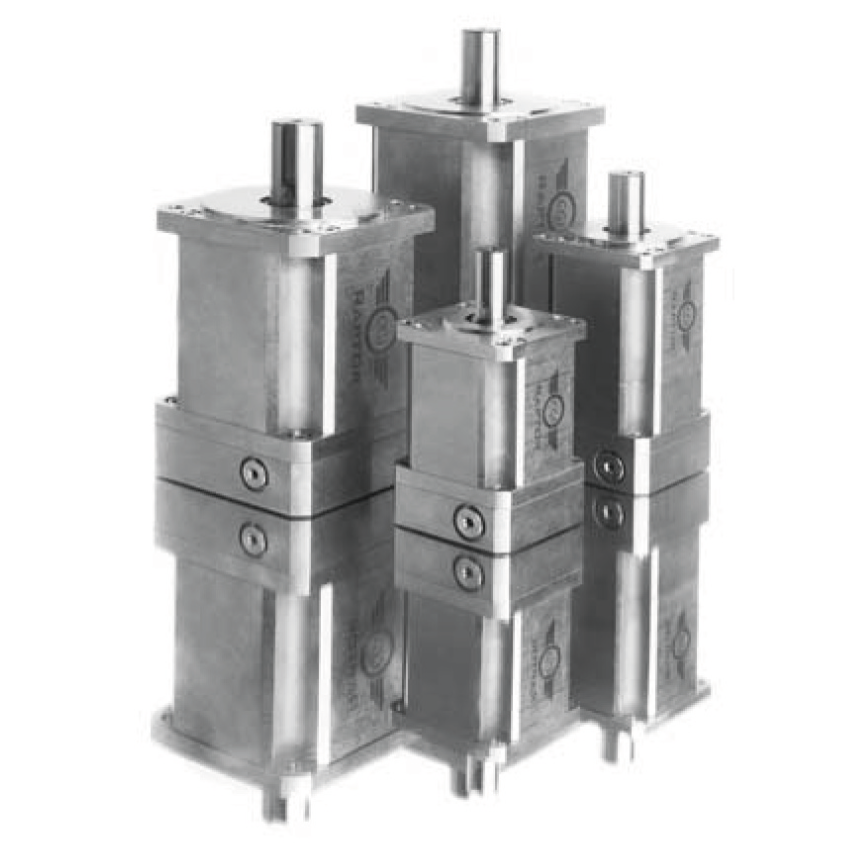

IP69K 등급의 정밀 유성감속기 Raptor-SS 시리즈

CGI Inc.

CGI Inc.가 새로운 IP69K 등급의 정밀 유성감속기를 선보였다. 이 Raptor-SS 시리즈의 감속기는 세정이 가능하며 스테인리스강 또는 흰색 에폭시 코팅과 같은 고급 열처리 재료로 제작됐다. Raptor-SS 감속기는 콤팩트 하며(길이 3.39~7.63 인치) 캡 티브 입력 피니언(captive input pinion)과 높은 토크 기어 형상 그리고 뛰어난 강성과 하중 특성을 지닌다. 어떤 방향으로든 장착이 가능하며 6,500rpm의 입력 속도를 수용할 수 있고 서비스 수명은 15,000시간 이상이다.

IP69K 등급의 감속기 특징

• 1, 2 또는 3단계 구성(각각 4, 6 및 8 arc-min의 백래시 포함)으로 4:1~700:1의 감속 비율 제공
• 3 단계에서 다른 비율로 제공 가능
• 표준 NEMA 및 미터법 구성
• 빠른 설치를 위한 기타 기능
• 식품 관련 응용 분야를 위한 그리스 버전

효율성은 1단계 감속의 경우 95%, 2단계 감속의 경우 90% 그리고 3단계 감속의 경우 85% 이상이다. 작동 범위는 -40°~+250°F이다. 023RTX(NEMA) 및 060RTX(미터법) 크기의 Raptor-SS 감속기는 17~45 Nm의 공칭 토크, 22~53 Nm의 최대 가속 토크, 81~107 Nm의 피크 비상 정지 토크 그리고 15 arc-min의 비틀림 강성을 제공한다.

034RTX(NEMA) 및 090RTX(미터법) 크기의 Raptor-SS 감속기는 63~164 Nm의 공칭 토크, 80~207 Nm의 최대 가속 토크, 277~392 Nm의 최대 비상 정지 토크 그리고 70 arc-min의 비틀림 강성을 제공한다. 일반 표준 제품 외에도 CGI Inc.는 맞춤형 기어 솔루션을 제공하며, 해당 기술 역량은 다음과 같다.

• 초기 설계 및 프로토 타이핑에서 본격적인 생산에 이르기까지 엔지니어링 및 설계 지원
• OEM과 협력하여 설계 매개 변수의 최적화와 제조 가능한 구성요소를 설계
• 연삭, 선삭, 밀링, 스위스 형 및 다양한 기계 가공 역량
• 완전한 기어박스 설계 및 조립을 통해 다양한 기어 설계를 맞춤형으로 제작
• 열처리, 레이저 용접, 방전 가공(EDM)
• 고객이 업계 승인을 받을 수 있도록 테스트 및 검증을 실행
• 재고 관리 및 KANBAN 통합기반으로 공급망 관리의 간소화

자료 제공: CGI Inc.(www.cgimotion.com)
