PCB/FPCB 정밀 가공에 최적화 된 ‘자외선 레이저 초정밀 미세가공기’

Animotion tech

애니모션텍은 지속적인 기술개발로 FPCB 정밀가공 및 그외 다양한 레이저 광원을 이용한 초정밀 가공에 사용되는 ‘자외선 레이저 초정밀 미세가공기(UV Laser Micromachining)’의 개발에 성공했다.   5세대(5G)로 접어들며 ‘자외선 레이저 초정밀 미세가공기(UV Laser Micromachining)’는 5G 기지국 구축 및 장비 제조에 중요한 기술적 수단으로 주목받고 있다. 이번 미세가공기는 5G 모바일 칩, 단말기 안테나, 카메라 모듈 등의 핵심 부품이 더욱 정밀화되어 있는 것이 특징이다.

고정밀도 및 저 탄화에 대한 시장 니즈가 높아진 상황에서 이 제품은 고품질, 고정밀도, 무탄화 가공에 대한 해결책이 될 수 있으며 제품군은 ▲제2세대 나노초 레이저 ‘ANISYS SP3965’ ▲피코초 레이저 ‘ANISYS SP3265’로 구성됐다.

PSO 기술을 적용하여 탄화 및 그을음 최소화

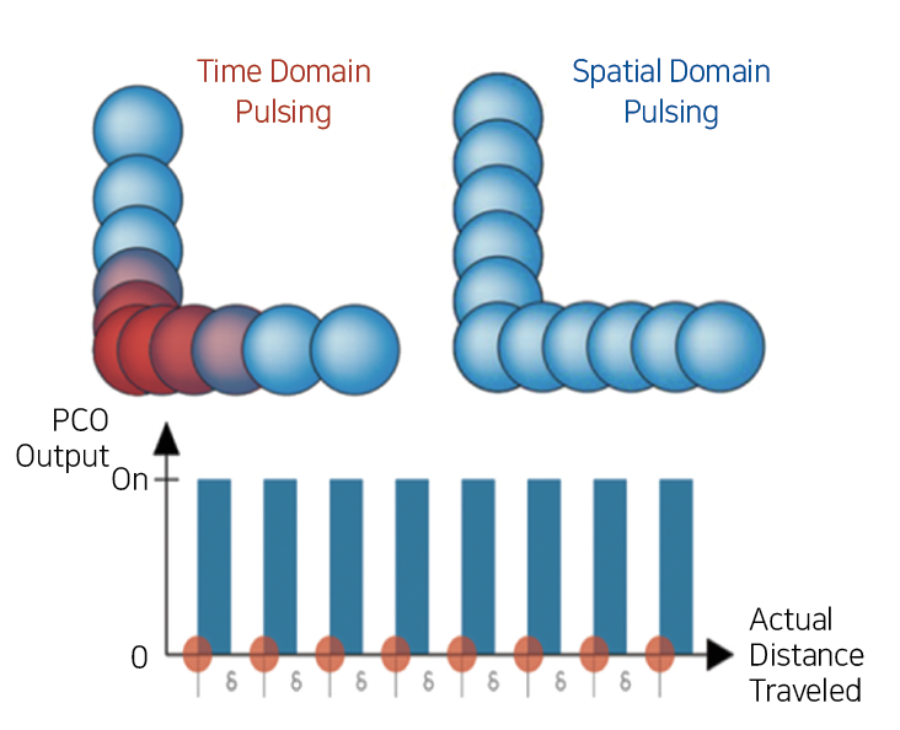

PSO(Position Synchronized Output)은 속도 변화에 따른 엔코더 위치를 기반으로, 원하는 거리에서 펄스를 트리거하는 기능이다. 속도 변화와 무관한 위치 기반 레이저 출사 방식이며 가/감속 구간에서도 등 간격으로 펄스 중첩률을 유지하기 때문에 over burning 현상을 방지할 수 있다.

PSO 기능을 통한 레이저 펄스는 레이저 방출이 경과 시간 대신 이동 거리에 직접 연결되므로 속도에 관계없이 펄스 간격을 유지한다. 이를 통해 모션은 펄스 중첩 및 그 영역에서 열악한 소결 품질 제공의 염려 없이 동적 정확도를 유지하기 위해 예리한 코너에서 속도를 늦출 수 있다.

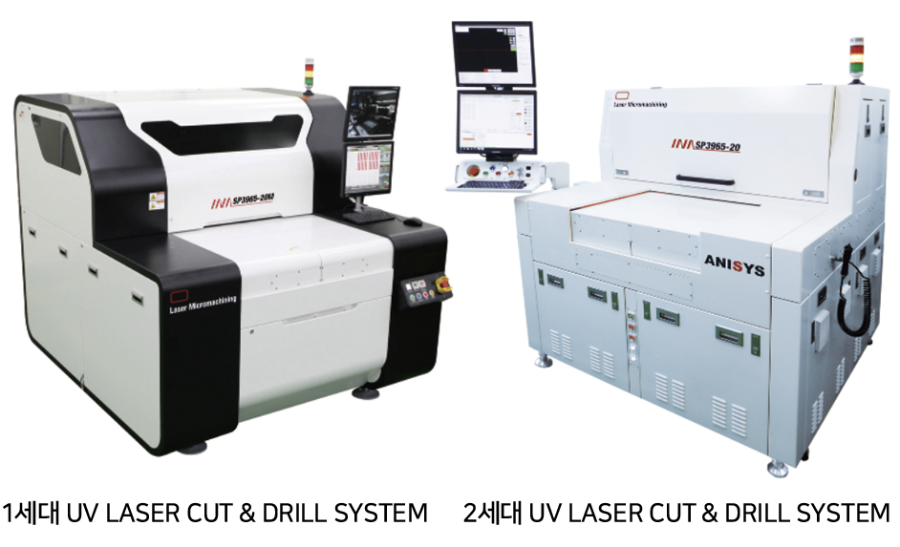

제2세대 ‘UV Nano Second Laser Micromachining’
높은 안정도와 정확, 소프트웨어 작동 편의성 향상

애니모션텍의 제2세대 레이저인 ‘ANISYS 3965’(UV Nano Second Laser Micromachining)는 ▲사용자 친화적인 GUI ▲자체 개발한 도면 파일 변환 시스템 EZCAM를 통해 다양한 파일 포맷(dxf, gbr 등) ▲Layer 편집(추가, 삭제 등) ▲경로 최적화 및 가공 경로 시뮬레이션 ▲FFU를 이용한 대기 순환 시스템 ▲Suction Cup 모니터링 시스템이 있다.

ANISYS 3965는 ▲2D on the Fly 기능 개발(끊임없이 연속적으로 가공할 수 있는 기능) ▲ PSO(Position Synchronized Output) 기능 독자 개발(위치 기반 Laser 출사 방식) ▲LASER FREQUENCY와 LASER OUTPUT POWER 독립적 제어 ▲LASER SOURCE 독립채택으로 2대의 단동 및 DUAL 동시 가공 가능 등으로 높은 생산성을 기대할 수 있다.

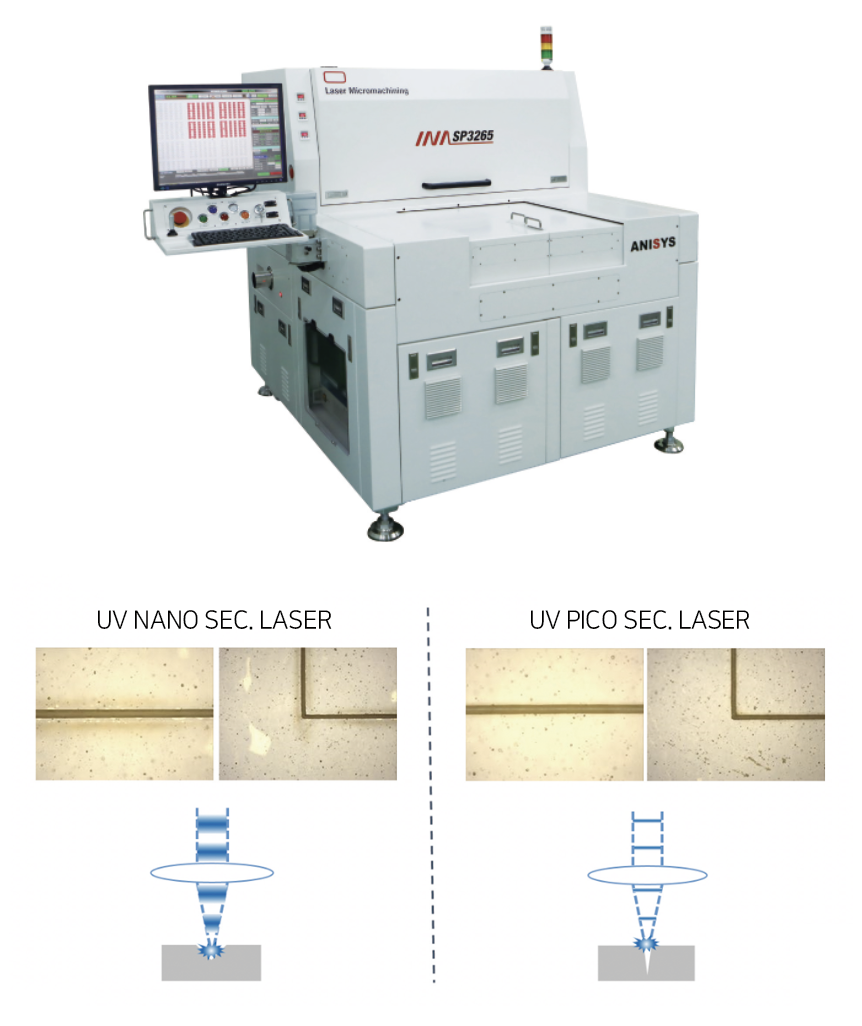

특수한 자재 가공을 위한 피코초 레이저 시스템 ‘ANISYS SP3265’

애니모션텍의 피코초 레이저 ‘ANISYS SP3265’는 피코초 범위의 매우 짧은 레이저 펄스를 특징으로 하는 레이저 시스템으로, 열에 민감하거나 아주 얇은 자재, 단단한 자재 등의 절단을 위한 애플리케이션에 활용 가능하다.

PSO 기술을 이용한 피코초 레이저 ‘ANISYS SP3265’는 나노 초 레이저 장비보다 상대적으로 열 적 영향이 적어 정밀 가공에 유리하며 가공 표면이 더 미세하고 깨끗하다. 폐쇄 루프의 완벽한 2D on the fly 기능을 적용해 탄화와 그을음을 최소화했다. 이 피코초 레이저는 15㎛의 미려한 선폭으로 가공 품질과 정밀도를 세계 최고 수준으로 높여 설치 공간을 최소화한다.

애니모션텍 관계자는 “PSO 기술을 이용한 레이저 시스템으로 고객은 비용 절감과 더불어 빠른 속도, 가공 품질 정밀성 등을 확보함으로 고난도 제품의 품질과 생산성을 향상할 수 있을 것”이라고 전했다.   애니모션텍은 자체 개발한 획기적인 드릴링 속도를 구현한 ▲ ‘Super Drilling’ ▲10:1 이상의 고종횡비 드릴링이 가능한 ‘Deep Drilling’ ▲고성능•자동화 시스템을 갖춘 ‘Micro Solder Ball Jetting Machine’ 의 신제품 출시를 앞두고 있다.

자료 제공: Animotion tech(www.animotion.co.kr)
