차세대 밀폐형 리니어 앱솔루트 엔코더 FORTiS™

Renishaw

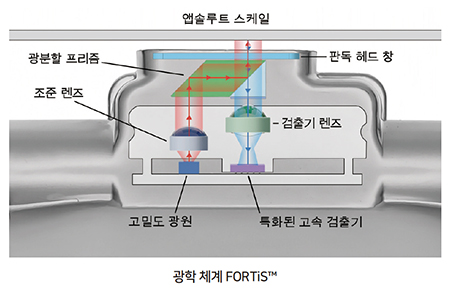

Renishaw가 공작기계와 같이 열악한 환경에서 사용하기에 적합한 혁신적인 FORTiS 밀폐형 리니어 앱솔루트 엔코더 시리즈를 출시한다.  FORTiS 설계는 업계에서 인정받은 RESOLUTE™ 엔코더 기술을 기반으로 하며 액체 및 고체 이물질 유입에 대한 높은 저항을 제공한다. 세로 방향으로 겹쳐진 상태로 부착된 립씰과 밀봉된 엔드캡이 있는 압출인 클로저를 특징으로 한다. 판독헤드 본체는 블레이드에 의해 밀봉된 광학장치에 연결되며, 엔코더의 길이 방향으로 배치된 립씰을 따라 주행한다. 판독헤드와 광학장치는 선형축 이동시 기계적 접촉 없이 엔코더의 앱솔루트 스케일(인클로저 내부에 고정) 위를 이동한다.

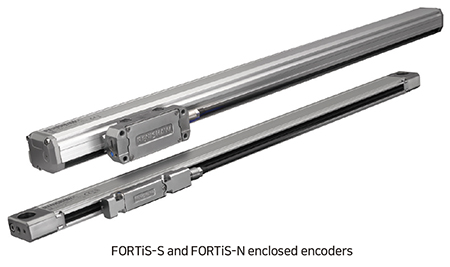

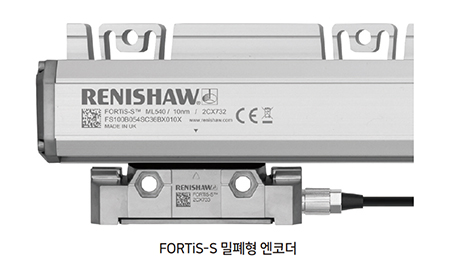

고객은 두 가지의 압출부 프로파일 중 공간요구사항에 적합한 것을 선택할 수 있다. FORTiS-S™ 리니어 엔코더는 표준 크기의 엔코더로 140 mm ~ 3,040 mm 의 측정 길이를 지원하며 압출부 본체의 굴곡 구멍을 통해 가공면에 직접 설치된다.

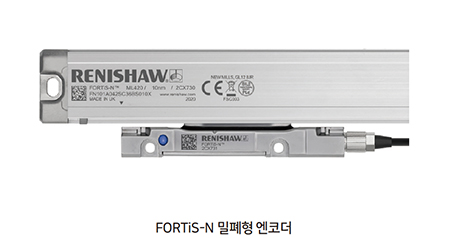

FORTiS-N™ 엔코더는 70 mm ~ 2,040 mm 의 측정 길이를 지원하며 단면 압출부가 더 좁고 판독헤드가 더 작아 협소한 공간에 설치할 수 있다. 이 모델은 두개의 엔드캡 장착구멍 또는 강도가 더높은 장착형 스파를 통해 가공면에 바로 장착할 수 있다.  Renishaw FORTiS 총괄기계 엔지니어 Ian Eldred 는 여러 가지 고유하고 혁신적인 설계를 다음과 같이 강조했다.

“새로운 FORTiS 밀폐형 앱솔루트 엔코더 제품군은 Renishaw가 수년 간 진행해 온 R&D 작업의 결정체다. 해당 제품은 기계적 베어링 지지부가 필요없는 혁신적인 비접촉식 기계적 설계로 뛰어난 반복도와 낮은 히스테리시스, 개선된 측정성능을 제공한다. Renishaw는 가장 열악한 조건에서 5년 동안 진행한 가속 수명 테스트를 통해 새로운 고급 DuraSeal™ 립씰을 개발 및 개선했다. 이들은 마모 및 공작기계 윤활유에 대한 뛰어난 내성을 제공하며 공기 퍼지와 함께 사용할 경우 최대 IP64의 탁월한 밀봉 및 침투 보호 성능을 제공한다.

또한 FORTiS 앱솔루트 엔코더에는 특수 설계된 통합형 동조질량 댐퍼도 존재하는데, 이 댐퍼는 동급 최고의 30g 진동내성을 제공하며 밀폐형 엔코더의 내성 한계를 확장시킨다. FORTiS 엔코더는 빠르고 쉽게 설치가 가능하므로 고객들이 제조 및 정비시간을 절약할 수 있다.”

FORTiS 앱솔루트 엔코더의 이점

FORTiS 앱솔루트 엔코더 시리즈는 광범위한 기계충격 및 진동에 대해 강력하고 뛰어난 내성을 가지도록 설계되었다. 모든 FORTiS-S 엔코더, 그리고 장착형 스파를 통해 설치된 FORTiS-N 엔코더는 최대 30g까지 지원하므로 가장 열악한 환경과 까다로운 모션제어 응용분야에서도 믿을 수 있는 계측이 가능하다.

압출 인클로저 외에도 보다 높은 수준의 밀봉을 통해 오염에 대한 FORTiS 엔코더의 보호력을 높일 수 있는데, 판독 헤드광학장치(인클로저내부에서작동)의 경우 IP67의 자체 밀봉력으로 액체, 파편 및 기타 물질로 인한 오염을 방지한다. 그뿐만 아니라 개선된 FORTiS 엔코더의 인클로저 밀봉력이 공기퍼지시스템의 공기 누출을 줄여 운영비가 절감되고 시스템수명이 연장된다.

FORTiS 엔코더는 다양한 직렬통신 프로토콜을 지원하며 여기에는 BiSS C, BiSS Safety, Siemens DRIVE-CLiQ, FANUC, Mitsubishi 및 Panasonic 가 포함된다. 또한 엔코더의 치수가 다양한 현재제품 및 이전 시스템과 공간 및 볼트 구멍 호환성을 갖고 있다.

전통적인 설치 방법과 달리 주변 진단장비가 필수적이지 않다. 특허받은 Renishaw의 셋업 LED와 신중하게 설계된 설치 액세서리가 직관적인 최초설치 성공을 보장하므로 제한된 위치에서도 기존시스템보다 훨씬 더 빠르게 작업을 완료할 수 있다.

향상된 기능을 위해 설치관리자는 표준 USB 커넥터를 통해 고급형 진단도구, ADTa-100 을 Renishaw의 ADT View 소프트웨어가 설치된 PC에 연결할 수 있다. 이를 통해 고급진단정보를 사용자친화적인 그래픽인터페이스에서 확인할 수 있으며, 여기에는 축 위치에 따른 신호세기와 같은 주요 엔코더 성능매개 변수가 포함된다. 그리고 설치데이터를 영구적으로 기록하고 저장할 수 있어 기계 제작자와 사용자의 신뢰도가 상승한다.

자료 제공: Renishaw(www.renishaw.co.kr)
