잭 스크류의 유형별 성능

Joyce Dayton

잭 스크류(jack screws 혹은 screw jacks)는 하중을 들어 올리거나 이동하는데 가장 많이 사용되는 선형 모션 액추에이터에 속한다. 선형 운동이 필요한 응용 분야 또는 선형 축을 따라 밀거나 당기는 용도에 사용할 수 있다.

잭 스크류는 몇 가지 기본 구성 요소로 구성된다. 주요 부분은 스크류 자체다. 스크류는 어떤 종류의 하우징 플레이트에 연결되어 하중을 수용하거나 다른 기계 장치에 부착되어 이동될 수 있다. 때로는 플레이트 대신 너트 또는 너트 플랜지가 부착되어 나사가 고정되어 있고 너트 어셈블리만 움직인다. 기어가 장착된 고정식베이스 유닛도 있다.

가장 친숙한 종류의 잭 스크류 중 하나는 전통적인 수동으로 힘을 가하는 헨드 턴(hand-turned) 유형으로, 손잡이에 힘을 가해 나사를 기본 장치에서 상승시켜 하중을 올리거나 내린다. 잭 스크류를 구동하는 다른 일반적인 방법은 AC 또는 DC 모터이다.

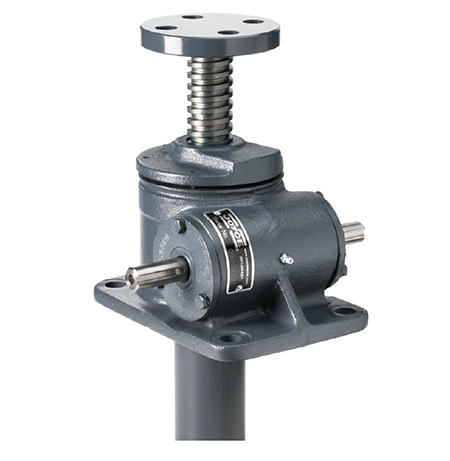

잭 스크류를 분류하는 데 다른 방법도 있다. 그중 하나는 나사를 이송하는 방식과 회전 유형으로 나눈다. 변환 잭 나사는 웜 기어 박스 내외부로 이동하는 리프트 샤프트 또는 나사를 사용한다. 리프트 샤프트는 기어 박스의 장착 플랜지 쪽 혹은 웜 기어 박스의 위쪽에 돌출 된다. 반대로, 회전 잭 스크류는 리프트 샤프트가 정지 상태를 유지하고 리프팅 너트가 리프트 샤프트를 따라 이동하도록 설계되었다. 이송 잭 나사와 마찬가지로 나사는 마운팅 플랜지 또는 잭 상단에서 아래로 돌출될 수 있다. 리프트 샤프트 또는 너트 이송을 생성하기 위해서는, 회전을 방지하기 위해 두 구성 모두를 고정해야 한다.

제조업체가 잭 스크류를 구별하는 또 다른 방법은 스크류 유형이다. 볼 잭 스크류, 머신 잭 스크류로 나뉜다. 볼 잭 스크류는 볼 나사와 너트를 사용한다. 강화된 볼이 너트와 나사 사이에 하중을 전달한다. 볼 스크류를 사용하기 때문에 롤링 동작으로 마찰이 감소되어 부드럽고 효율적으로 하중을 이동할 수 있다. 반면에 머신 잭 스크류는 일반적으로 acme 나사를 사용한다. 따라서 저속 애플리케이션에서 더 무거운 하중을 이동하는데 더 적합하다.

자료 제공: Joyce Dayton(www.joycedayton.com)
