서보 메커니즘을 0.3초안에 빠르고 안정적으로 튜닝하는 차세대 서보 MELSERVO-J5 시리즈

Mitsubishi Electric Automation

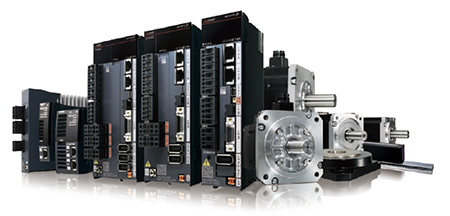

Mitsubishi Electric Automation, Inc.는 차세대 MELSERVO-J5 AC 서보 모터 시리즈와 증폭기 및 모션 제어 장치를 출시했다. MELSERVO-J5 시리즈는 제조, 포장, 인쇄, 컨버터와 자재 취급 등 다양한 산업에 성능, 신뢰성, 유연성과 효율성을 제공한다.

MELSERVO-J5는 1988 년부터 Mitsubishi Electric이 생산한 MELSERVO 시리즈 제품에 대한 지속적인 혁신과 개선의 결과라고 자부했다.   MELSERVO-J5 시리즈의 새로운 것은 ‘빠른 튜닝’ 기능으로써, 사용자가 약 0.3 초 이내에 서보 메커니즘을 빠르고 안정적으로 튜닝 할 수 있다. 서보 앰프는 속도 루프 게인을 설정하고 서보 온 명령(servo on command)을 통해 기계 공진을 억제한다. 게인 값이 자동으로 생성되므로 장비 설정 시간과 노력이 줄어들기 때문에 튜닝 경험이 필요하지 않다.

추가 기능 및 특징으로서는 고급 진동 억제 기능, 다축 서보 증폭기, Mitsubishi Electric의 Maisart AI 기술로 구동되는 확장된 예측 유지 보수 기능, 31.25μsec 통신주기 시간 그리고 CC-Link IE TSN 및 EtherCAT과의 호환성을 갖춘 다중 네트워크 기능이 있다.

MELSERVO-J5는 기존 MELSERVO 제품과 마찬가지로 장기적인 마이그레이션 경로를 염두에 두고 설계되어, 사용자를 위해 현재와 미래에 보다 쉽고 비용 효율적으로 개조 및 업그레이드할 수 있다.  MELSERVO-J5의 새롭게 향상된 기능은 다양한 산업 분야에서 혜택을 가져다준다. 3.5 kHz 속도 주파수 응답 속도와 결합된 업계 최고의 통신주기 시간은 정확하고 반응적인 움직임과 짧은 정착 시간을 보장한다. CC-Link IE와의 호환성 TSN은 제조 기업 전체의 IoT 인프라를 용이하게 하고 연결된 모든 장치에서 초당 1 기가바이트(1Gbps)로 시간 동기화를 가능하게 한다.

MELSERVO-J5 특징

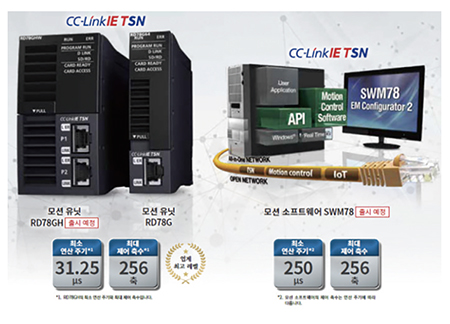

• 최대 제어 축수와 통신속도
• 최대 제어축수 256축
• 통신속도 1Gbps(CC-LinkIE TSN)
• 엔코더 분해능과 최대 회전속도
• 26비트의 분해능(1회전당 분해능: 67,108,864 pulses/rev)
• 모터 최대 6700r/min
• 배터리리스타입
• 절대위치방식과 증가위치방식의 위치제어
• 미쓰비시 MITSUBISHI J5 서보 모터 원커넥터 기능

자료 제공: Mitsubishi Electric Automation(www.mitsubishielectric.com)
