인더스트리 4.0을 위한 지능형 커플링

R+W

고가의 토크 센서는 토크와 속도를 측정하기엔 과도한 경우가 많다. R+W Antriebselemente는 지능형 커플링으로 완전히 새로운 대안이다. 제시된 제품 혁신으로 드라이브 트레인에 직접 측정 데이터를 기록 할 수 있어 매우 정확한 측정과 동시에 사용자 친화적인 작동이 가능하다.

산업 사물 인터넷 (IIoT)의 기본 목표 중 일부는 운영 효율성 최적화, 생산 비용 절감 등이다. 수집 및 처리된 데이터를 기반으로 모든 종류의 생산 공정을 규정된 요구 사항에 맞게 더 잘 조정할 수 있다. 기계에 예측되는 유지 보수 및 인공 지능과 같은 최신 절차를 통해 공정 신뢰성을 지속적으로 개선 할 수 있다. 이는 처리 시간을 줄이고 제품 품질을 향상시킨다.

드라이브 기술 분야에서 필요한 데이터를 수집하는 것이 항상 간단한 작업은 아니다. 케이블을 통한 직접 네트워킹이 불가능하거나 필요한 설치 공간이 부족하여 회전하는 드라이브 트레인에 측정 데이터를 기록하는 데 어려움이 있다. 즉각적인 효과로 R+W Antriebselemente는 지능적인 커플링 형태로 사용자 친화적이고 다양한 배치를 제공하는 하드 및 소프트웨어 솔루션을 제공한다.

스마트 측정 전자 장치를 사용한 검증 된 메커니즘

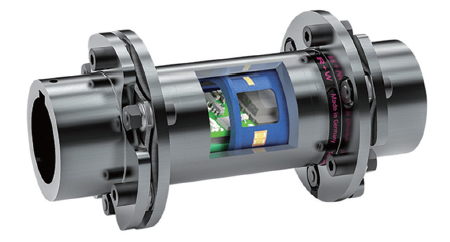

지능형 커플링은 업그레이드 된 표준 커플링으로, 토크, 속도, 가속도, 회전 및 공간 위치를 측정하는 통합 센서 덕분에 추가 측정 기능을 제공한다. 이 데이터는 내부 전자 장치에서 직접 처리되는 동시에 무선으로 연결된 모바일 장치에서 전송 및 표시된다. 동시에, 커플링의 기계적 성질은 통합 전자 장치에 의해 손상되지 않는다. 또한, 축, 측면 및 각도 오정렬 및 토크 전달의 보상이 가능하다.

네트워크 드라이브 트레인

지능형 커플링은 드라이브 트레인에 쉽고 유연하게 통합될 수 있다. 설치 옵션은 영구 케이블 연결에 의해 제한되지 않는다. 통합 배터리의 전원 공급 장치는 매우 비좁은 공간이나 모바일 애플리케이션 영역에 배치할 수 있다. Bluetooth 저에너지 연결을 R+W 앱을 통해 거의 실시간으로 측정 데이터를 스마트폰 또는 태블릿으로 전송할 수 있다. 500Hz의 높은 전송 속도 또는 특히 낮은 전력 소비 옵션을 제공하게 된다. 모바일 장치의 소프트웨어는 데이터를 평균값으로 표시하고 최소/최대 메모리를 자유롭게 설정하여 표시한다. 다양한 확장 가능한 다이어그램 유형이 측정 요인의 세부 과정을 추적한다.

예를 들어, 다수의 측정된 변수가 멀티 그래프에서 나타낼 수 있다. 여러 커플링의 측정 데이터는 다이어그램으로 동시에 명확하게 보여줄 수 있다. 추가 분석을 위해 측정 데이터를 CSV 파일로 저장하고 컴퓨터에서 Excel로 가져올 수 있다.

빠르고 쉬운 측정 데이터 기록

R+W의 지능형 커플링은 저렴한 가격으로 다양한 요소를 매우 정밀하게 측정할 수 있다. 지능형 센서는 외부 측정 증폭기를 설치하지 않고도 데이터를 측정할 수 있다. 또 다른 장점은 정교한 보조 구성이 필요하지 않기 때문에 설치에 필요한 공간이 적다는 것이다. 기존 시스템에 통합되어 있으므로 드라이브 트레인에 지능형 커플링을 빠르고 쉽게 장착 할 수 있다. 또는 센서를 사전 장착된 커플링으로 개조할 수도 있다.

드라이브 트레인의 투명성을 높이기 위해

무엇보다도 측정과 결합이 가능하여 회전 구동 트레인에서 동적 동작의 더 나은 평가 및 투명성을 달성할 수 있다. 토크와 힘을 결정하면 시스템 가용성과 안정성을 높이기 위해 중단 및 중단 시간을 줄이거나 방지할 수 있다.

2020년에는 센서가 통합된 훨씬 더 많은 모델이 지능형 디스크 팩 커플링에 성공할 것이지만, 개발은 여전히 ​​완전한 잠재력을 고갈시키지는 않을 것이다. 측정된 데이터를 평가하기 위한 새로운 기능과 다양한 알고리즘은 커플링을 더욱 지능적으로 만들어 시장에 새로운 표준을 설정할 것이다.

자료 제공: R+W(www.rw-couplings.com)
