풍부한 디지털 I/O 제공하는 StepSERVO™ 드라이브

Applied Motion Product

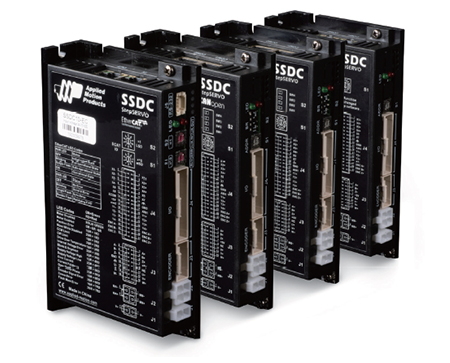

Applied Motion Products는 SSDC 시리즈인 StepSERVO™ 드라이브를 출시했다. 모터가 통합된 제품에 비해 듀얼 위치 루프 제어를 위한 보조 엔코더 입력을 포함한 보다 많은 디지털 I/O를 제공한다. SSDC StepSERVO 드라이브는 통합이 되지 않은 분리된 드라이브로써 기존의 StepSERVO 모터와 함께 사용할 경우, 개별 모터의 교체 비용을 줄이고 제어 캐비닛에 충분한 공간이 있는 사용자에게 편리한 배선 옵션을 제공할 수 있다.

SSDC StepSERVO Drive는 스텝 모터의 폐 루프 서보 제어 기능을 제공함으로써 보다 효율적이고 고성능 모션 제어 시스템을 구성한다. StepSERVO 드라이브 및 모터는 저속과 빠른 가속에서 최대 토크를 제공하고 모터의 전류를 감소시킴으로써, 더 부드럽고 조용한 작동과 기존의 스텝 모터 시스템보다 적은 전력을 소비한다.

모델

SSDC StepSERVO 드라이브는 두 가지 기본 전압으로 제공된다.SSDC03 드라이브는 모터에 3.0A/phase의 사인파 피크를 제공하고 24V DC 공급 전압으로 NEMA 11 프레임 StepSERVO 모터와 쌍을 이룰 수 있다. SSDC10 드라이브는 모터에 10.0A/phase의 사인파 피크를 제공하고 48V DC 공급 전압으로 NEMA 17, 23, 24 및 34 프레임 StepSERVO 모터와 쌍을 이룰 수 있다.

통신 옵션

SSDC 드라이브는 EtherNet/IP와 Modbus 그리고 SCL over Ethernet 또는 RS-485의 다양한 통신 옵션으로 제공된다. 이 모델은 모두 데이지 체인(daisy-chain) 네트워킹을 위한 이중 포트 통신을 특징으로 하며, 저장된 Q프로그램을 독립적으로 실행한다. SSDC 모델은 제조업체 별 CANopen 객체로서 저장된 Q프로그램 실행 기능을 제공하고 있어, EtherCAT 및 CANopen 네트워크에서 드라이브 장치로도 사용가능하다.   모든 SSDC 드라이브에는 8개의 디지털 입력과 4개의 디지털 출력이 있으며, 2개의 아날로그 입력은 물론 엔코더 출력과 보조 엔코더 입력도 제공된다.

자료 제공: Applied Motion Products(www.applied-motion.com)
