고정밀 고하중 공작기계에 적합한 리니어 베어링 선택 방법

Nippon Bearing

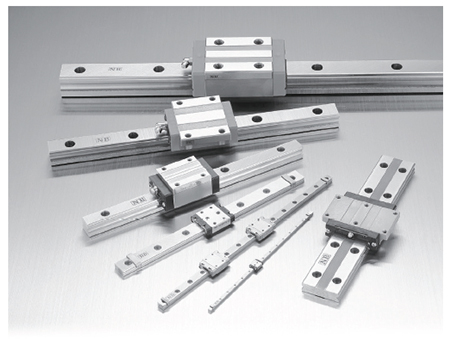

1. 강성 1.5배를 달성하는 방법

롤링 요소(rolling elements)가 롤러인 리니어 베어링은 볼 모양 롤링 요소의 리니어 베어링보다 큰 하중과 접촉 면적을 감당한다. 또한 롤러 직경이 줄어들고 길이가 증가하면 (니들 롤러 모양) 롤러마다 부하가 감소한다. 이것은 강성을 증가시킨다. NB EXRAIL 리니어 베어링에 니들 롤러를 통합하면 기존 롤러 베어링보다 1.5배 강성이 향상된다.

2. 탄성 변형 최소화

큰 접촉 영역에 하중을 분산시키는 리니어 베어링/가이드를 사용해서, 동적 또는 정적 하중이 리니어 가이드에 적용될 때 탄성 변형을 최소화할 수 있다. NB EXRAIL은 긴 바늘 모양의 형태로 좁은 공간에서 접촉 면적을 최대화하는 롤러를 채택했다. 롤러마다 부하를 줄이면 탄성 변형을 방지할 수 있다.

3. 리니어 베어링 주행 시 롤링 요소의 통로 진동 감소

리니어 가이드 롤러의 진동을 최대 50%까지 감소시켜 모션 정확도를 향상시킬 수 있으며 증가된 롤러 접촉 면적에 하중을 분산시키는 장점이 있다.

4. 리니어 가이드 리테이너 디자인 점검

리테이너는 롤러 사이의 비틀림을 방지하고 롤러 사이에 간격을 벌려 마찰을 피하며 부드러운 순환을 만든다. EXRAIL은 리테이너에 삽입되는 롤러 수를 최대화한다.

5. 유지 보수가 적은 솔루션 고려

NB Corporation에서 제조한 EXRAIL 제품에는 윤활유가 주입되어 있는 다공성 수지 재료가 포함된다. 이는 윤활 저장소 역할을 해 유지 보수와 윤활 주입 간격을 연장시킨다. 또한 세 군데의 오일 홀로부터 다양한 각도에서 재윤활할 수 있다. HNBR(수소화 니트릴 부타디엔 고무)로 제작된 측면 씰과 언더 씰, 내부 씰은 방진 개선에 도움이 되는 표준 EXRAIL 기능을 한다. 그뿐만 아니라 윤활유를 유지하고 그리스 누출을 줄이며 슬라이드 가이드의 수명을 연장시킨다.

자료 제공: Nippon Bearing(www.nipponbearing.com)
