스테인리스강 올댐 커플링의 특징과 장점

Ruland

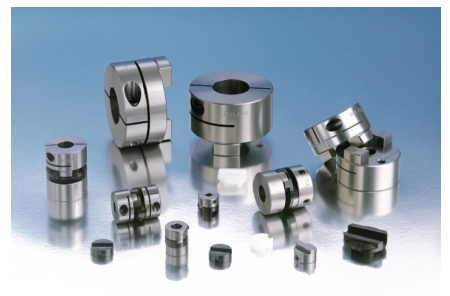

Ruland Manufacturing은 303 스테인리스강(sus 303)으로 올댐 커플링 허브를 만든다. 설계자는 부식이나 진공, 클린 룸 환경에서 시스템을 설계할 때 표준 커플링을 선택한다. 스테인리스강 올댐 커플링은 제로 백래시(zero-backlash)이고 모든 형태의 오정렬을 수용하며 균형 잡힌 설계로 다양한 서보 구동 애플리케이션에 적합하다.

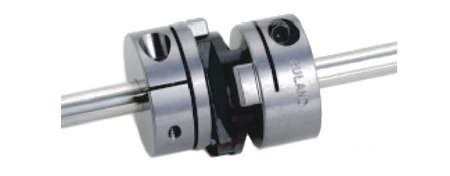

올댐 커플링은 센터 디스크에 두 개의 허브가 결합돼 있다. 사용자는 3피스 디자인(three-piece design)으로 인치와 미터법, 키 입력, 고정 스크루 허브에 올덤 커플링을 쉽게 맞춘다. 최대 6,000rpm의 고속에서 진동을 감소하는 균형 잡힌 설계로 낮은 베어링 하중에 작동하며, 베어링과 같은 민감한 시스템 구성 요소의 조기 고장을 예방할 수 있다. 허브와 디스크가 서로 원활하게 작동하게 하는 독점 허브 가공 프로세스로 수명을 연장하고 가동 중지 시간을 단축시킨다.

올댐 디스크는 제로 백래시를 위한 아세탈과 높은 토크 용량, 고온과 낮은 가스 누출을 위한 PEEK, 댐핑과 소음 감소용 나일론으로 제공된다. 고장 나거나 마모되면 디스크를 교체해 커플링의 원래 성능 특성을 복원한다. 올댐 커플링은 토크가 과부하되면 디스크를 파괴하고 동력 전달을 중단하는 기계적 퓨즈 노릇을 한다.

303 스테인리스강으로 PEEK 디스크를 결합하면 설계자는 연구개발 장비와 식품 가공, 포장, 의료 등 다양한 서보 구동 애플리케이션에서 표준 올댐 커플링을 사용할 수 있다. 스테인리스강 허브에는 일관된 내식성 유지를 위해 동일한 재질의 하드웨어가 제공된다.

Ruland는 마모 방지를 위해 하드웨어에 별도로 표면 처리를 한다. 표면 처리는 모든 환경에 적합하지만, 가스 누출 때문에 클린 룸이나 진공 환경에는 적합하지 않다. 사용자는 비처리 하드웨어를 비표준으로 요청하거나 상용 하드웨어로 교체할 수 있다.  Ruland 스테인리스강 올덤 커플링의 보어 크기는 1/8~3/4"와 3~20mm이다. 디스크는 샤프트가 삽입될 중심 구멍과 디스크를 하드웨어에 부착해 고정시키는 슬롯으로 만들어진다.

자료 제공: Ruland(www.ruland.com)
