자기 감지 기술이 적용된 리니어 엔코더의 특징과 장점

Lika

자기 감지 기술이 적용된 리니어 엔코더는 여러 응용 분야에서 로터리 엔코더를 대체하며, 기계식과 전기식 기능으로 발전한 자동화 시스템에 많은 장점을 제공한다.

주요 장점은 무엇인가?

자기 감지 기술을 채택해 접촉이 없으므로 마모가 없고 유지 보수가 필요 없다. 움직이는 부품이 없고 로터리 엔코더(플랜지, 샤프트, 베어링 등)의 모든 기계 부품이 필요 없어서 장비의 결함이 줄어든다. 기계 부품과 소형화된 회로를 사용하는 데 제한되므로 전체 장치를 설치하는 공간이 최소화된다.

또한 자기 기술은 빛과 기름, 윤활제, 물, 화학적 오염 물질과 같은 외부 간섭에 많은 영향을 받지 않으며, 캡슐화와 열대화, 컨포멀 코팅, 니스 칠 같은 PCB 보호 방법을 쉽게 적용할 수 있다. 이 방법으로 매우 높은 보호율(IP67~IP69K)을 달성하며 기계는 가혹한 산업 환경에서 안정적으로 작동한다.

리니어 엔코더는 모듈형 구조를 가진다. 비접촉 판독 헤드와 자기 테이프로 구성되므로 진동이나 충격, 기계적 응력 때문에 발생하는 고장을 줄인다.   Lika Electronic에는 다양한 인크리멘털과 앱솔루트 장치 제품이 있다. 또한 측면 판독 센서, 톱니바퀴와 랙용 센서, UHV 설치용 센서 같은 특정 애플리케이션 전용 솔루션도 구비돼 있다. 그중 SME53과 SME54 인크리멘털 리니어 엔코더와 SMA2 앱솔루트 리니어 엔코더가 가장 널리 쓰인다.   SME53은 까다로운 모션 제어 애플리케이션을 위해 설계된, 높은 분해능(0.08μm)을 탑재한 인크리멘털 리니어 엔코더이다.

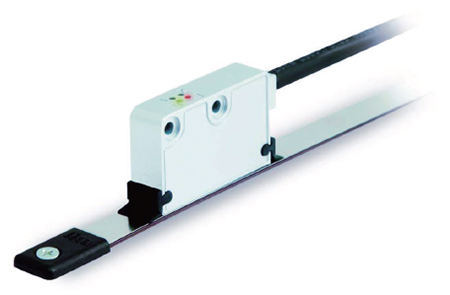

SME54 인크리멘털 리니어 엔코더는 엔지니어에게 완벽한 프로그래밍 해결책을 제공한다. 분해능은 인덱스 마크 지속 시간이나 카운팅 방향과 마찬가지로 1.25~0.08um 범위에서 설정할 수 있다. 모든 유형의 산업 애플리케이션에 완벽한 적응성과 유연성, 자유도를 제공한다. 애플리케이션은 견고한 프레임과 캡슐화된 전자 제품으로 먼지와 기름, 액체, 오염 물질, 충격, 진동(IP67 보호)으로부터 최적으로 보호된다. 큰 공차와 에어 갭(최대 2mm)으로 쉽고 빠르게 설치할 수 있다. 푸시-풀(HTL)과 라인 드라이버(TTL) 출력 회로로, 인버트와 인덱스 신호에 쿼드러처 신호(quadrature signals)를 생성하고 진단 LED를 표준으로 제공한다.

SMA2는 작은 크기와 최고 해상도, 최대 정확도가 필수인 위치와 속도 피드백 애플리케이션에 이상적이다. 1μm까지 도달하는 높은 해상도와 ±2μm의 높은 정확도를 제공한다. 최대 측정 길이는 8.1m(26.57ft)이고 최대 속도는 10m/s이다.   MTA2 이중 트랙 자기 테이프와 쌍을 이루므로 BiSS-C와 SSI 인터페이스로 위치 피드백을 위한 앱솔루트 정보와, NPN 출력 회로로 속도 피드백을 위한 인크리멘털 정보 모두를 제공한다. SMA2는 기계적 특성도 뛰어나다. 감지 헤드는 소형이지만 견고하다. 전자 장치는 완전히 캡슐화돼서 먼지와 기름, 물, 충격, 진동으로부터 완벽히 보호된다.   일반적인 애플리케이션에는 리니어 모터와 픽 앤 플레이스 로봇, 전자 어셈블리 시스템 등이 있다.


자료 제공: Lika(www.lika.biz)
