새로운 로봇 PROFINET 케이블

Helukabel

HELUKABEL은 최근 광범위한 산업용 이더넷 케이블 포트폴리오인 HELUKAT PROFINET Type R Torsion에 새로운 PROFINET 케이블을 추가했다.   PROFINET 표준은 전통적으로 Type A와 B, C 세 가지이며, 로봇 애플리케이션용인 지정된 Type R이 최근 추가되었다.

Type A: 고정 설치용 솔리드 도체(solid conductor)
Type B: 일부 움직임과 진동에 노출된 영역을 위한 연선(stranded conductors)
Type C: 연속 플렉스/영구적으로 움직이는 용도(즉, 드레그 체인)를 위한 연선
Type R: 로봇 적용을 위한 연선 유형 로봇

산업용 애플리케이션 분야의 장비 기술이 진보하여 자동화됐고, 고객은 PROFIBUS 프로토콜에서 PROFINET을 사용하는 시스템으로 바꾸고 있다. 실시간 운용 효율을 유지하는 데 필요한 데이터 전송 속도가 증가했기 때문이다.

또한 가속, 속도 등의 동적 요구 사항이 증가하여 기계적 응력과 EMI(전자기 간섭, electromagnetic interference)가 증가했다. 증가한 EMI는 로봇 밀도의 부산물, 즉 같은 생산 셀에 로봇 수가 증가하여 속도가 더 높아졌다. 이때 필요한 가속도를 생성하기 위해 모터가 더 많은 전력/토크를 소모한다. EMI는 로봇이 사용되는 애플리케이션에서도 발견된다. 페인팅이나 핸들링 로봇의 용접 공정은 일정 수준의 EMI를 발생시키므로 용접 로봇보다 EMI 부하가 적다.

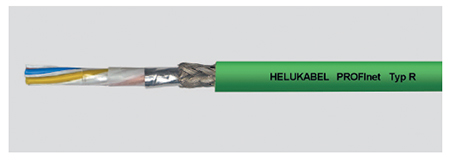

HELUKAT PROFINET Type R 비틀림은 카테고리 5e로 평가된다. 지속적인 비틀림 하중을 받는 로봇 애플리케이션에 적합한 이중 차폐 설계로 EMI가 많이 발생하는 환경에서 우수한 전송력을 보인다.   드래그 체인에서 2Gs(20m/s2)의 가속도와 11mph(300m/min)의 최대 속도에서 ±180°/m의 하중으로 5백만 회 이상의 비틀림 사이클과 500만 회 이상의 굴곡 사이클을 견뎌내는지 테스트했다. 이밖에도 -40°C~+80°C의 온도에서 사용할 수 있다. PUR 재킷은 IEC 60332-1-2와 60754-1에 따라 각각 난연(flame retardant)과 할로겐 성분이 없다.   또한 HELUKAT PROFINET Type R 비틀림은 AWM Style 21161 80°C에서 UL 인증을 받았으며, ISO/IEC 11801과 EN 50173 표준을 충족한다.

자료 제공: Helukabel(www.helukabel.com)
