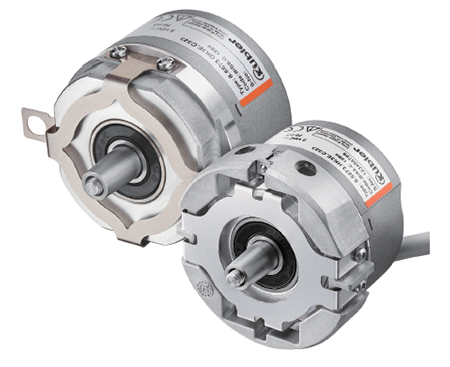

기어리스 드라이브의 표준 Sendix 5873 모터-라인 엔코더

Kubler

기어리스 드라이브(다이렉트 드라이브라고도 함)는 낮은 회전 주파수에서 토크가 높고, 매끄럽고 조용한 작동이 필요한 엘리베이터 기술에 사용된다.   따라서 엔코더는 고해상도와 신뢰성 있는 짧은 컨트롤 사이클 같은 특별한 사항이 요구된다. 모터 라인 버전의 광학 Sendix 5873 싱글 턴 엔코더는 다이렉트 드라이브를 위한 이상적인 해결책이 된다.

최고의 신뢰성과 최적의 구동은 모든 엘리베이터 시스템의 속성이므로 올바른 센서를 선택해야 한다. Sendix 5873 모터 라인 엔코더는 신뢰성과 정확성 면에서 모두 인정받았다.   중앙 나사와 나사 잠금장치가 있는 테이퍼형 샤프트는 엔코더와 구동축을 확실하게 연결해 준다. 이 엔코더에는 고정식이나 확장형 커플링과 선택적으로 미리 조립된 커넥터가 있는 접선 케이블 콘센트가 있어 간단하고 완벽하게 설치할 수 있다.

견고한 Safety-Lock™ 설계 구조는 모든 Sendix 엔코더의 기본이다. 이 베어링 구조는 연속 작동 시 충격과 진동뿐만 아니라 설치 오류도 방지한다. 이는 엔코더의 긴 수명과 엘리베이터 시스템의 사용 신뢰성을 보장한다.

이 엔코더는 플러그 앤 플레이 기능으로 간단하고 신속한 시운전이 가능하다. 전자식 데이터 시트가 제공되며 절대 싱글 트랙 정보로 다이렉트 드라이브 로터 위치를 결정하여 측정 시스템을 미리 정의된 위칫값에 위치시킨다.

최적의 구동 편의성을 위해서는 특히 엔코더 정확도가 중요하다. Sendix 5873 모터 라인 엔코더는 훌륭한 제어 품질로 좋은 평가를 받았다. 21비트 분해능이나 17비트 분해능, 1회전당 2048회의 SinCos 주기의 완전 디지털 BiSS 인터페이스는 최고의 드라이브 제어를 보장한다. SSi 인터페이스의 변환기를 위한 대안 제품도 있다.

BiSS 인터페이스의 장점

BiSS 인터페이스는 절대 측정 시스템을 위한 완전 디지털 양방향 연결이다. 따라서 BiSS는 매우 높은 가속도와 일정한 속도 제어, 최고의 포지셔닝 정확성을 갖춘 동적 축에 매우 적합하다.   BiSS 인터페이스의 가장 큰 장점은 센서와 인버터, 드라이브를 위한 오픈 소스 프로토콜이다. 고속(최대 10MHz의 데이터 속도)과 드라이브 시스템의 최적 작동을 위한 지연 보상을 제공한다. 구성 요소는 라이선스가 부여된 인터페이스가 아닌 애플리케이션의 요구 사항에 따라 선택할 수 있어 유연성과 비용 효율성이 향상된다.

자료 제공: Kübler(www.kuebler.com)
