미들 레인지 애플리케이션을 위한 SINAMICS S210 서보 DC 링크 커플링 제품

Siemens

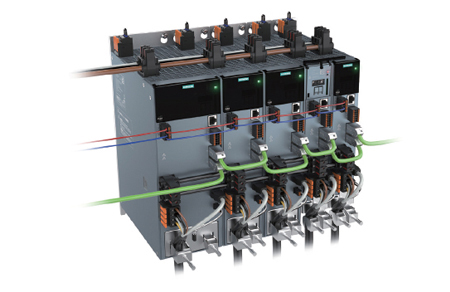

Siemens는 미들 레인지 애플리케이션을 위해 SINAMICS S210 단축 서보 드라이브 시스템 기존 1AC 220V 0.75KW까지 제품에서 3AC 200~400V 700KW까지 제품군으로 확장 출시하고 있다.   3AC 새로운 프레임 크기 중 프레임 사이즈 A(FSA) 시스템은 0.4KW~1.0KW, 3AC 400V 3개의 제품을 사용할 수 있다. 새로운 SINAMICS S210 장치 모델에는 국제 적용을 가능하게 하는 옵션 부스바 시스템과 공유 DC 링크 커플링이 포함된다. DC 링크 커플링은 각 축의 DC 전압을 공통으로 연결할 수 있기 때문에 통합 제동 저항기를 사용하여 제동 중 발생하는 에너지를 줄이고, 각 축의 이동 사이클을 증가시킬 수 있다.

S7-1500 PLC와 함께, Profinet IRT를 통해 연결된 Simatic ET 200SP CPU(중앙 처리 장치), 오픈 컨트롤러 또는 Simatic S7-1500 소프트웨어 컨트롤러를 사용하여 새로운 장치에 대해 더욱 높은 수준으로 제어할 수도 있다.

드라이브 시스템은 통합 웹 서버를 사용하여 간단히 파라미터 설정 또는 시운전 용도로 쓸 수 있다. TIA(Totally Integrated Automation) Portal V15.1에서 Startdrive를 사용하여 엔지니어링을 간단히 적용할 수도 있다.

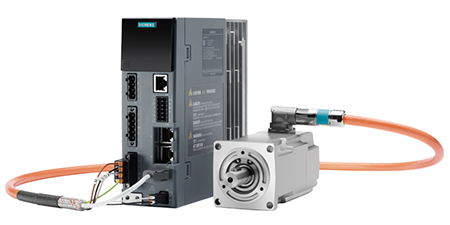

SINAMICS S210 장치의 출력 범위는 기존 1AC 200V (50W~0.75KW), 3AC 200~400V (0.4KW~1KW) 이외에 샤프트 높이가 최대 100mm인 SIMOTICS S-1FK2 서보 모터와 함께 1.5KW~7KW의 제품으로 출시될 예정이다.

표준 안전 기능이외에 추가 안전 기능을 적용 가능하다. 새로운 안전 기능을 도입하면 SIMOTICS 모터에 설치된 엔코더 분해능이 22비트로 증가된다. 애플리케이션에 따라서 서보 모터는 중관성 또는 저관성 버전으로 제공된다.

SINAMICS S210의 빠른 샘플링과 제어 알고리즘, 높은 피드백 시스템을 제공한다. 또한, 낮은 관성이나 높은 과부하 기능이 있는 서보 시스템은 탁월한 동적 성능과 정밀도 제어가 가능하다. 특히 인쇄기, 포장 기계, 핸들링, 목재 혹은 세라믹 가공과 같은 용도에 적합하다.

자료 제공: Siemens(new.siemens.com)
