자기 센싱과 신호 처리 기능이 적용된 고성능 마그네틱 엔코더 모듈

Encoder Products

모션 센서 장치 제조업체인 EPC가 30mm 직경의 자기 엔코더 모듈에 대한 추가 옵션을 발표했다. Model 30M과 Model 30MT는 고급 센싱과 신호 처리 기술을 통해 열악한 작동 조건에서도 정확한 증분 피드백(incremental feedback)을 제공한다. 이제 1-1024와 1-16 극 전환에서 모든 해상도를 선택할 수 있는 업그레이드된 옵션으로 더 많은 기능을 제공한다. 제품 설명 비디오를 통해 제품 데모와 설치 지침을 제공한다.

고성능 자기 센싱

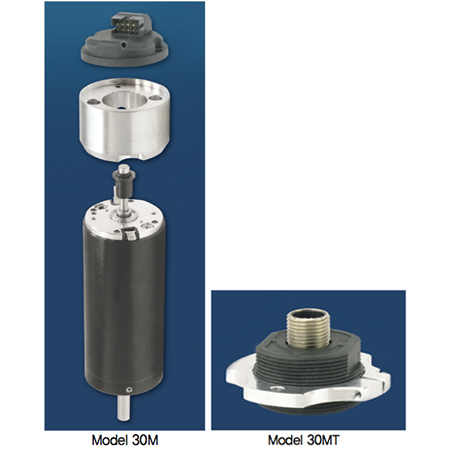

Model 30M과 30MT는 홀 효과 센서(Hall-effect sensor), 고급 신호 처리 회로, 제공된 샤프트 어댑터 또는 인서트를 통해 회전 샤프트에 부착할 수 있는 소형 자기 타깃을 결합했다. 넓은 센서와 마그네트의 에어 갭(sensor-to-magnet air gap)과 우수한 파형 대칭성과 반복성을 갖춘 Model 30M은, 샤프트 오정렬을 허용하고 다른 자기 엔코더에 비해 더욱 높은 신호 정확도를 제공한다. Model 30M은 8핀 M12, 8핀 Molex, 16핀 Molex의 커넥터 옵션을 사용할 수 있다. Model 30MT에는 쉽게 설치할 수 있도록 8핀 M12 커넥터와 나사 홈이 있다.

기타 옵션

Model 30M과 Model 30MT는 현재 1~1024CPR(구적 계수가 있는 4096PPR)의 해상도를 제공한다. Model 30M의 16핀 Molex 커넥터를 사용하면 사용자는 1극~16극 사이에 있는 임의의 옵션을 선택할 수 있으므로 대부분의 정류 옵션을 사용할 수 있는 Model 30M EPC 제품을 만들 수 있다.

고성능 애플리케이션에 적합한 Model 30M과 Model 30MT는 다음과 같은 기능을 제공한다.

• 최대 주파수 350MHz • 선택적 인덱스 채널 • 2가지 전압 선택 • 4가지 출력 유형

열악한 작동 조건을 고려한 설계

Model 30M과 30MT는 먼지와 오물과 습기에 영향을 받지 않으며 화학적으로 비활성인 고온 나일론 하우징과 비접촉 자기 감지 기능이 있다. 이 엔코더는 -40°C~120°C의 온도에서 작동할 수 있으며 IP69K로 밀봉될 수 있다. 센서와 마그네트의 에어 갭이 0.022"인 Model 30M과 Model 30MT는 충격에 대해 100 g @ 11 ms, 진동에 대해 20 g @ 10-3000 Hz의 등급을 유지한다.

자료 제공 : Encoder Products(www.encoder.com)
