전자식 위치 표시기
SIKO
 |
절대 스핀들 조정, 통합 산업용 이더넷 인터페이스

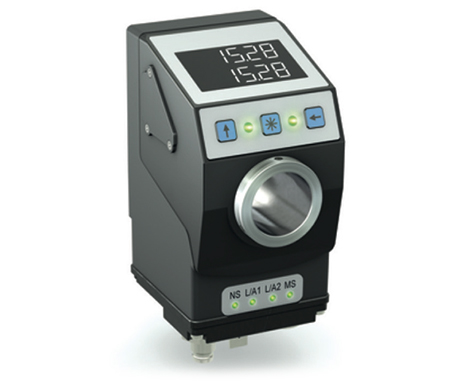

새로운 SIKO AP20 위치 표시기(position indicator)는 기계의 스핀들 조정 위치를 감지하는 데 이상적이다. 해당 위치 데이터를 운전자에게 표시하고 기계 제어 시스템으로 전달한다. 현대 인터페이스와 결합된 간단한 시스템 통합이 필요한 전부다. 한편으로 이것은 가능한 최단 정지시간을 보장하며, 다른 인터페이스는 위치 표시기와 기계 제어 시스템 사이의 손실 없는 데이터 통신을 제공한다.
콤팩트 시스템은 포장 기계, 목공 기계, 인쇄 기계와 인쇄 제품의 추가 처리를 위한 기계와 같은 생산 기계로, 특히 유연한 제조에 적합하다. 생산 기계에서 수동 조정을 수행하는 경우 버스 호환 SIKO 위치 표시기는 제품 전환 중 비용이 많이 드는 재조정 시간을 최소화하는 방식으로 생산 공정을 최적화할 수 있다. 위치 표시기가 설치되면 공정 안정성을 100% 제공한다. 제품과 크기가 변경되는 동안 잘못된 기계 설정과 결함이 있는 공구 또는 배치 손상 위험이 AP20로 일관되게 제거할 수 있다.
광범위한 제어 시스템 통합 옵션
SIKO는 SIKONET5와 CAN 인터페이스 제공 외에도 APinet 위치 표시기를 Profinet, Ethernet/IP, EtherCAT, Powerlink와 같은 일반적인 산업용 이더넷 필드 버스 인터페이스를 포함하도록 확장 중이다. 이런 방식으로 다른 액세서리 없이 광범위한 제조업체 대부분의 제어 시스템에 쉽게 통합할 수 있는 요구 사항을 충족한다. 변환기 해결책에 비해 구성 요소의 다양성과 기계에 필요한 공간이 줄어든다. 또, 유연성이 크게 향상되면 특히 복잡한 생산 공정을 실행하고, 그 결과로서 많은 수의 센서나 긴 케이블 길이가 필요한 시스템에 기계 제어 시스템과 위치 표시기 사이의 손실 없는 통신을 보장한다. 케이블을 보호하는 버스 라인 디자인을 위한 M12-D 코드 버스 연결 두 개 덕분에, 제어 시스템에 별 모양의 배선이 더 이상 필요하지 않다.
산업 4.0과 스마트 공장 준비
AP20은 산업 4.0의 요구 사항을 충족하기 위해 일정 수준의 연결성을 달성해야 한다. 미래의 지능형 공장을 위해 운영 공정 데이터만 교환하는 것은 적절하지 않다. 포괄적인 진단 옵션은 이 연결에서 장치 상태 평가를 확장하고, AP20과 같은 위치 표시기를 지능형 자동화 시스템으로 변환한다. 최신 네트워크 기술과 전자 형식 플레이트가 문제를 처리한다. 후자는 장치 유형과 일련번호와 현재 소프트웨어 버전을 식별하는 역할을 한다. 추가 통합 기능, 기능 모듈, 라이브러리와 추가 기능 지침을 통해 설치와 시운전이 더 쉬워지고 애플리케이션과 작업을 설정할 때 가장 높은 효율을 제공한다.
신용카드의 콤팩트한 형식
AP20의 성능은 고정밀 다중 회전 절댓값 엔코더(multi-turn absolute value encoder)의 기능을 위치 표시기와 결합하지만 크기가 48x88x61 mm인 매우 콤팩트한 형태로 유지된다. 신용카드와 비슷한 크기의 기계에 설치할 수 있다. AP20은 제한된 공간에서 작동하는 기계의 크기 변환에 특히 적합하다.
최고의 편의성과 직관적 조작 기능
또한 AP20은 운영자의 관점에서 많은 장점을 갖고 있다. 목표와 실제 위치를 조정 스핀들에 직접 표시하는 옵션은 기계 운전자의 편의성과 유용성을 크게 향상한다. 반전된 백라이트 디스플레이(inverted backlit display)는 가장 불리한 조명 조건에서도 정보를 읽기 쉽게 표시하므로 이 부분에도 편의를 제공한다.
2색 상태 LED는 직관적인 사용자 지침을 지원한다. 포지셔너 상태(InPos 또는 OutPos) 외에도 LED는 의도한 목표 위치에 도달하는 데 필요한 회전 방향을 나타낸다. 따라서 제품과 크기 변환은 많은 작업 없이 매우 신속하게 수행될 수 있다.
설치 호환성과 모듈식 개념
모든 SIKO 포지션 표시기에는 중공축이 있어 조립을 용이하게 한다. AP20의 기본 구성 중에는 직경 20 mm의 중공축이 있으며, 제품의 소형 치수를 변경하지 않고도 중공축 직경 25.4 mm까지 사용할 수 있다. 그러나 AP20은 AP 시리즈의 다른 시스템 해결책과 설치 호환성이 뛰어날 뿐 아니라, 토크 서포트의 공차 덕분에 DA04와 DA09S 기계식 SIKO 포지션 표시기를 AP 시스템과 통합해 모듈 형식의 해결책을 생성할 수 있다.
모듈 방식의 원리는 수동 모니터링이 필요한 제품과 크기 변경을 더 쉽게 수행할 수 있으며, AP20은 작은 배치 크기 때문에 상대적으로 자주 다시 조립해야 하는 생산 기계에 매력적인 자동화 해결책임을 뜻한다. AP20을 장착할 때 기계 프레임이나 전체 시스템의 설계에 영향을 주는 변경사항은 필요 없다. 전체 시스템과 기계 설계는 유지될 수 있다.
의약품 그리고 식품과 음료용
AP20의 중공축은 스테인리스 스틸로 만들어졌다. IP65 보호 등급과 함께, 위치 표시기는 식품 산업, 음료 제조, 제약 분야에 적용하는 데도 적합하다. 산업용 이더넷 인터페이스가 있는 절대 지표는 수동 이더넷 조정을 위한 공정, 그리고 직관적인 위치 지정을 가능하게 한다. 목푯값과 실제 값을 표시하고 평가하면 모니터링된 형식 조정이 보장된다.
프로필 AP20
- 통합된 산업용 이더넷 필드 버스
- 백라이트 2열 LCD
- 통합 정렬을 통한 목표와 실제 값 표시
- 스테인리스 중공축 ø20 mm, 옵션으로 ø25.4 mm까지
- 자기 스캐닝을 통한 강력한 센서 기술
- 상태 LED를 통한 사용자 지침
- DA09S와 AP10 위치 표시기와 기계적인 호환성
- IP53 보호 유형, 옵션으로 IP65
자료 제공 : SIKO(www.siko-global.com)
