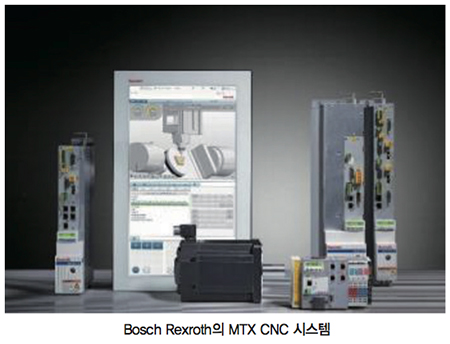

적층 제조 공정의 최적화를 실현한 MTX CNC 시스템

Bosch Rexroth

Rexroth의 MTX CNC 시스템을 사용하면 장비 제조업체가 전체 적층 제조 공정(additive manufacturing process)을 처리할 수 있다. CAD 데이터와 시뮬레이션을 읽어서 실제 인쇄 프로세스에 이르기까지 완벽한 프로세스를 모니터링하며, 동적으로 조정된 동작을 위한 충분한 컴퓨팅 성능과 최소 사이클 시간을 제공한다. Open Core Interface 소프트웨어 솔루션을 사용하면 다른 IT 애플리케이션을 쉽게 구현할 수 있다.

통합 OPC UA 서버는 높은 수준의 시스템과 원활한 통신을 보장한다. MTX CNC 시스템은 전력 및 기능 측면에서 확장 가능한 제어 시스템을 갖췄다. 듀얼 코어 프로세서와 지능형 인텔리전스 기능을 갖춘 고성능 버전은, 불과 0.25ms의 내부 사이클 시간으로 작업을 수행한다. 사이클 시간이 짧을수록 제어 시스템이 3D 데이터를 더 빨리 계산하므로, 실제 인쇄 프로세스가 빨라진다. 동시에, 프로세스 데이터를 실시간으로 기록하고 이를 프로세스 최적화에 사용하기 위해 충분한 양을 보유하고 있다. 제어 소프트웨어에 통합돼 있는 NC 기능은 첨가제 재료 층을 정확하게 증착하고 공정을 최적화한다(예 : 지능형 온도 제어 기능). 이동 제어를 위한 표준화된 G코드는 모든 슬라이서 소프트웨어(slicer software)에서 지원된다. 통합된 NC 인코딩 시스템은 제조업체 별 노하우를 보호한다.

MTX CNC 시스템은 충돌 인식 기능을 가진 3D 온라인 시뮬레이션 기능도 갖추고 있다. 자동으로 시공 시간과 위치 및 인쇄 헤드 이동을 시각화해서, 사용자가 생산 프로세스 이전에 개입할 수 있도록 한다. CNC 시스템은 ‘루프안의 하드웨어(hardware in the loop)’로써 시뮬레이션 환경에 매끄럽게 맞춰지고 후속 프로세스의 사실적인 이미지를 생성한다.

처음부터 끝까지 디지털화

현재 버전의 CNC 시스템(버전 14)은 앤드 투 엔드 디지털화(end-to-end digitalization)와 함께 워크 플로우의 모든 이점을 제공한다. 이 시스템 솔루션은 인쇄구성, 작업관리, 온라인 프로세스 수정을 포함한 기계 모니터링 및 인트라 로지스틱 제어를 지원한다.

일반적으로 오픈 인터페이스 역시 제공한다. 모든 보편적인 CAD/CAM 시스템 또는 시뮬레이션 솔루션에 적용된다. 사용자는 Open Core Interface 소프트웨어 솔루션 덕분에 MTX에서 다른 IT 애플리케이션을 쉽게 구현할 수 있다. 이를 위해, 디지털 자료 시뮬레이션을 수행하거나 품질과 관련된 변수를 인증한다.

솔루션은 항공 우주 산업에서부터 자동차 산업에 이르기까지, 이미 수많은 적층 제조 프로젝트에서 입증됐다. Bosch Rexroth는 적층 제조를 위한 소프트웨어가 포함된 실제 제어 시스템 외에도 분산-인텔리전스(decentralized intelligence), 고도로 동적인 서보 혹은 리니어 모터를 갖춘 광범위한 서보 드라이브, 통합된 절댓값 측정 시스템이 있는 리니어 가이드 시스템을 제공한다.

자료 제공 : Bosch Rexroth(www.boschrexroth.com)
