도체 절연재료 - XLPE로 업그레이드한 케이블

HELUKABEL

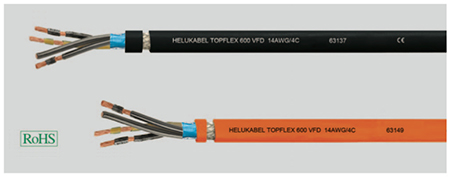

HELUKABEL이 TOPFLEX와 TOPSERV VFD 케이블 제품의 도체 절연 재료를 PVC/나일론 소재에서 XLPE로 업그레이드했다. 전기 설치 코드 업데이트를 통해 전환함에 따라 RHW, RHW-2, XHH, XHHW, XHHW-2 절연의 사용요구에 대해 한발 앞서 나가게 됐다. 업그레이드되는 제품별 케이블 유형으로는 TOPFLEX 600 VFD, TOPFLEX 650 VFD, TOPFLEX 1000 VFD, TOPSERV 600 VFD 그리고 TOPSERV 650 VFD가 있다.

전력 변환 장비로부터 공급되는 회로에 대한 규정이 다음과 같이 변경됐다(4장, 4.4. 2.8절). “조정할 수 있는 속도 드라이브 시스템과 서보 드라이브 시스템의 일부로써, 전력 변환 장비에서 공급되는 전기도체와 장비는 RHH, RHW, RHW-2, XHH, XHHW 및 XHHW-2 유형으로 표시된 유연한 모터 공급 케이블이나 장비 제조업체의 지침에 따라 선택해야 한다.”

여태 어떤 모터 제조업체도 일반 VFD 배선 애플리케이션을 위해 특별히 XLPE 절연을 요구하지 않았다. 4장 4.4.2.8절에 관한 배선에 대한 2018 NFPA의 일반적인 해석은, 절연 유형을 사용하는 케이블은 비정상적인 과부하나 오류가 발생할 수 있는 드라이브와 보호 장치(패널) 사이에 들어 있는 패널 내부에서 사용하기 위한 것이다. 이러한 요구는 제 12장에서 도체와 케이블 및 플렉시블 코드는 포함되지 않았으며 THHN과 TFFN 절연이 여전히 승인된다.

그러나 HELUKABEL은 제 12장의 VFD에서 열경화성 도체(RHH, RHW, RHW-2, XHH, XHHW, XHHW-2) 즉, 외부배선이나 제어 패널 외부에 사용하는 케이블에 대한 요구 사항도 다음 NFPA에서 업데이트될 것으로 예상한다. 잠재적 코드 변경은 조기 절연 파괴 면에서 열가소성 단열재에 대한 열경화성 수지의 이점을 비교했을 때, 안전성 문제보다는 시장의 변화에 따른 결과일 것이다.

이는 전도체가 열화될 정도로 극한 전류에 노출되기 전에 트립(trip)되거나 끊어질 수 있는 적절한 크기의 케이블(125% FLA 사용) 또는, 시스템의 회로 보호 장치(회로 차단기 또는 퓨즈)에 의해 전기 시스템이 보호되기 때문이다.

또한, HELUKABEL은 XLPE 절연으로 업그레이드하고 있다. 특히 긴 케이블 실행이 필요한 애플리케이션에서 시스템의 전기 문제를 줄이는 데 도움 되는 모터 임피던스와 더 잘 일치시키기 위해, 낮은 정전용량 면에서 전기와 기계적 성능 이점을 제공하기 때문이다. 에너지를 낭비하고 전기 소음을 증가시킬 수 있는 105°C의 도체 온도 저항 때문에 더 높은 전류 부하 정격도 가능하다. TOPFLEX와 TOPSERV VFD 제품은 이미 재고가 있고 기존 부품 번호를 사용해 주문할 수 있으므로 업그레이드가 원활해질 것이다.

자료 제공 : HELUKABEL(www.helukabel.com)
