그리드 분석 기능이 있는 에너지 미터

Siemens

그리드 분석 기능이 있는 에너지 미터

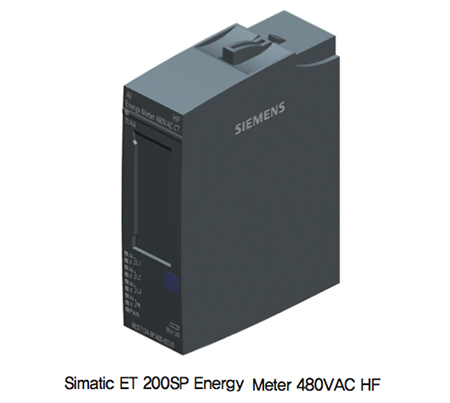

Simatic ET 200Sp를 위한 고성능 에너지 미터 모듈은, 더욱 정확하고 효율적인 에너지 및 전력 소비 측정을 가능하게 한다. Rogowski 코일 및 333mV 변압기/변류기를 위한 추가 버전도 있다. 모듈에는 전압 강하, 과전류 및 과전압, 진폭 대칭과 왜곡 요소를 분석할 수 있는 여러 가지 통합 그리드 분석 기능이 있다. 분석된 값은 이후의 진단을 위해 타임 스탬프와 함께 저장된다. 그리드 분석에는 1차~40차 고조파 분석도 포함된다.

기본값(cos φ)의 역률을 직접 결정할 수 있으므로 에너지 소비량을 보다 정확하게 평가할 수 있다. 이 미터는 작동 중에 에너지 미터 모드에서 그리드 분석 모드로 전환할 수 있다. 에너지 측정치는 어느 모드에서도 손실되지 않는다.

• 기능

- 변류기 및 Rogowski 코일용 버전
- AC 480V까지 모든 그리드 유형(TT, TN, IT)에 사용 가능
- 그리드 분석을 위한 다양한 기능
- 데이터 손실 없이 런타임 중에 운영모드 간 동적 전환

현장에서 더 높은 유연성과 성능 제공하는 시스템

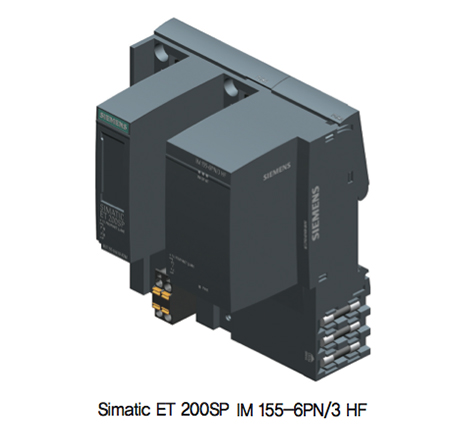

Simatic ET 200SP 분산 I/O 시스템은 확장 가능하며, 인터페이스 모듈을 통해 Profinet에 연결된다. 시스템은 상위 제어 시스템과 I/O 모듈 간에 데이터를 교환한다. 사용자는 두 개의 가변 버스 어댑터를 새로운 3포트 인터페이스 모듈(IM)에 연결할 수 있다. 때문에 연결 기술을 자유롭게 선택할 수 있다.

이를 통해 추가적인 스퍼 라인(spur line)을 배치하거나, 프로그래밍 장치 또는 HMI 패널을 현장에서 연결할 수 있다. 새로운 3포트 인터페이스 모듈은 동일한 네트워크의 여러 컨트롤러 간에 효율적인 데이터 교환을 보장한다. 고 기능 버전은 하드웨어를 업그레이드할 수 있다. Simatic ET 200SP 스테이션 내 입력 모듈(디지털, 아날로그 또는 기술 모듈에 관계없이)에서 출력 모듈로 데이터를 직접 전송할 수 있다. 새로운 모듈 간 통신 기능을 통해 CPU를 거칠 필요가 없으므로, 반응 시간을 크게 줄일 수 있다.

• 기능

- 가장 짧은 반응 시간을 달성하기 위한 모듈 간 통신
- 동일한 네트워크에서 컨트롤러 간의 보다 효율적인 데이터 교환
- 옵션 케이블 스트레인 릴리프(strain relief) 및 최대 10ms의 전원 장애 완충 기능

자료 제공 : Siemens(new.siemens.com)
