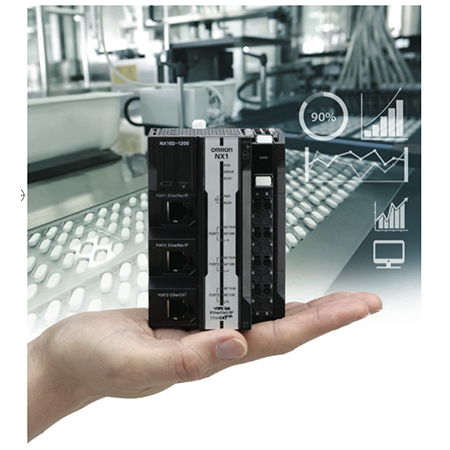

제어 정보기능이 탑재된 머신 자동화 컨트롤러-NX1

OMRON

산업 자동화 솔루션 공급업체인 Omron이 새로운 NX1 시리즈의 머신 자동화 컨트롤러를 출시했다. 컨트롤러는 정보사용과 품질관리, 안전, 기계제어 등을 통합해오던 것을 기반으로 한다. NX는 소형 컴퓨터와 산업용 인터넷 간에 링크를 제공해 모든 면에서 수준 있는 스마트 공장을 가능하게 한다. Omron의 NX1 머신 자동화 컨트롤러 시리즈의 최신 버전은 정보 활용과 품질 관리 및 안전과의 통합을 통해 생산성을 향상하도록 설계됐다.

높은 수준의 통합은 제조업체가 데이터를 보다 효과적으로 수집하고 활용해 전반적인 생산성을 향상하는 데 도움 된다. 콤팩트한 디자인을 통해 장비를 완전히 새로운 수준으로 제어할 수 있다.

제어 성능을 저해하지 않는 고속 데이터 처리

제조업체는 기계와 프로세스 상태, 예측 유지보수, 생산성에 영향을 미치는 기타 사항을 시각화할 필요성이 요구되지만, 대용량 데이터의 고속 처리가 제어주기 시간을 증가시키는 경향이 있다. NX1은 고속 데이터처리 작업과 기계제어 작업을 동시에 실행하는 고유의 멀티코어 기술 덕분에, 동일한 고정 사이클 시간 내에 센서와 서보모터 및 기타 장치에서 동기화된 데이터를 수집한다. 그런 다음 컨트롤러는 수집된 모든 데이터를 호스트 IT 시스템으로 전송하면서 제어 성능을 이상적인 수준으로 유지한다.

산업자동화 및 정보기술을 위한 OPC UA서버 인터페이스와 함께 3개의 산업용 이더넷 포트(EtherNet/IP 및 EtherCAT)는 폭이 66mm에 불과한 콤팩트한 디자인으로 설계됐다. 이런 연결성은 생산 현장에서 데이터 사용을 가능하게 하고 호스트 IT시스템에 대한 직관적이고 안전한 연결을 제공한다. 데이터베이스 연결 모델은 PC 또는 미들웨어(middleware)를 사용하지 않고 데이터베이스에 생산 정보를 직접 저장할 수 있다. 때문에 모든 제품의 실시간 추적 및 품질관리 향상을 보장한다.

통제와 정보의 통합

NX1은 고속·고정밀 제어를 가능하게 하기 위해 1ms 주기시간 내에서 I/O와 모션의 동기 제어 및 최대 12축의 모션 제어를 제공한다. 내장된 EtherNet/IP, EtherCAT, OPC UA 및 데이터베이스 연결기능을 통해 기계 내외부의 정보사용 및 MES/SCADA를 통한 생산 상태의 시각화, SQL 데이터베이스 및 기타 애플리케이션을 사용한 추적기능을 사용할 수 있다.

제어 및 품질 관리 통합

NX1을 NX-HAD4 고속 아날로그 입력 장치에 연결하면, 업계에서 가장 빠른 샘플링 속도 5μs에서 4개의 절연 채널로부터 아날로그 데이터를 동시에 얻는다. PC가 내장된 특수 검사기기보다 이 표준 컨트롤러가 고속 회전기의 진동 검사와 같은 애플리케이션에 적합하다. 따라서 생산라인에 검사 과정을 매끄럽게 통합할 수 있다.

통제와 안전의 통합

NX-SL5 Safety CPU와 함께 NX1 시리즈는 제어 및 안전기능을 통합하는 것으로써 이전에는 시장에서 제공되지 않았다. NX1과 NX-SL5를 사용하면 CIP Safety와 EtherCAT Safety를 동일한 제어시스템에서 함께 구현할 수 있다.

이로써 로봇 및 공장자동화를 다양하고 안전한 네트워크와 통합할 수 있게 됐다. 안전 제어시스템은 머신 내부 및 머신 간에 구축될 수 있으며, 제어 및 안전을 하나의 모듈로써 관리할 수 있어서 간단하게 유연성 있는 생산라인으로 만들 수 있다.

새로운 NX1은 첨단 기계제어 기능과 정보 활용, 품질관리 및 안전과 관련된 중요한 작업 간의 향상된 통신을 통해 생산속도를 저하하지 않으면서도 예측 유지보수 및 생산성 모니터링을 유지할 수 있다. 향상된 통합은 프로세스 개선을 구현하고 보다 효율적인 생산 라인을 창출하는 기반을 제공한다.

자료 제공 : OMRON(www.omron.com)
