고성능 브러시리스 DC 모터와 유성 감속기를 결합한 일체형 기어 모터

BODINE ELECTRIC

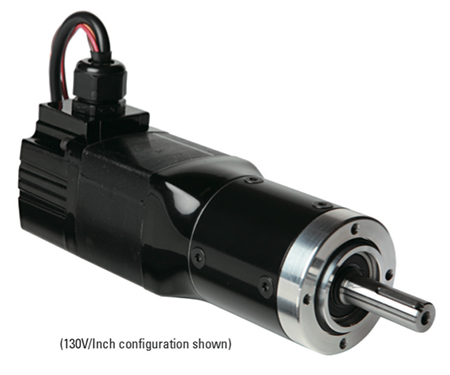

Bodine Electric사가 유성 기어 모터 ‘22B4-60P’를 판매한다. 기어 모터는 일체형이며 Bodine의 고성능 22B 브러시리스 DC 모터와 새로운 60P(60mm) 유성식 감속기를 결합한 것이다. 이 모터는 비슷한 크기의 기존 헬리컬·스퍼 기어 헤드보다 높은 토크를 필요로 하는 애플리케이션 또는, 매우 낮은 백래쉬(backlash) 기어 헤드를 필요로 하지 않는 애플리케이션에 적합하다. 전형적인 분야로는 컨베이어, 펌프, 포장, 산업 자동화, 광범위한 태양열 또는 배터리로 구동되는 장비 등이 있다.

유지보수가 필요 없는 22B 브러시리스 DC 모터

Bodine 22B 브러시리스 DC 모터는 낮은 전자기 간섭(EMI)으로 인해 조용하고 유지보수가 필요 없다. 모터는 새로운 옵션의 스크류-인(screw-in) 엔코더 샤프트 키트와 호환된다. 표준·재고 모델은 공장 출하 시 샤프트 개구부에 커버가 설치돼 제공된다. 커넥터가 달린 플라잉 리드(flying leads)는 Bodine 섀시 BLDC 컨트롤과 함께 간단한 플러그인을 작동할 수 있게 한다. 환경 보호 등급은 IP-44이며 정류 각(commutation angle)은 120°이다.

완전히 새로운 60P 유성식 기어

새로운 60P 기어헤드는 정격 토크가 226lb-in(26Nm)까지며 어떤 방향으로도 장착될 수 있다. 기어 헤드는 고성능 그리스를 통해 영구적으로 윤활 됐고 니들 베어링으로 지지돼 있으며, 긴 수명의 최대 성능을 발휘하는 경화 처리된 스틸 기어가 특징이다. 기어의 표준 백래시는 1도 미만이다.

초기 제품으로 16개의 표준 모델이 출시되며 기어비는 4:1에서 162:1까지로 구성된다. 정격 토크 범위는 11lb-in(1.3Nm)에서 226lb-in(26Nm)이다. 재고 모델은 US/Inch 혹은 Metric 단위와 130V 및 24V 권선으로 제공된다.

24V 브러시리스 DC 속도 제어(120°정류)

새로운 모델 3919 BLDC의 속도 제어 장치는 22B-60P-24VDC 유성 기어 모터에 전원을 공급하도록 설계됐다. BLDC 제어 장치는 콤팩트하고 가격 경쟁력이 있으며, 입력전압 범위는24~35VDC이다. 제어 기능에는 동적 제동과 방향 및 작동이 포함된다. 속도는 외부 포텐셔미터(포함), 온 보드 최대 속도 트림 포텐셔미터 또는 0~5VDC 아날로그 입력 신호로 제어할 수 있다. 사용자가 조정할 수 있는 포트는 속도 설정, 토크 제한, 가속 시간이다. 12 펄스·회전 속도 출력은 모터 속도를 나타낸다.

22B4-60P 유성기어 모터 및 해당 액세서리 키트는 Bodine의 광범위한 유통업체 네트워크와 Bodine 웹 사이트에서 구할 수 있다. 관련 있는 OEM에게 맞춤형 디자인을 제공하고 있다. 일반적인 OEM변경에는 공장에서 설치한 인코더와 브레이크, 맞춤 권선, 와이어 연결, 애플리케이션 별 마운팅 및 샤프트 부분 등이 해당한다.

자료 제공 : BODINE ELECTRIC(www.bodine-electric.com)
