살수세척에 최적화된 새로운 2단 베벨 기어 장치

NORD DRIVESYSTEMS

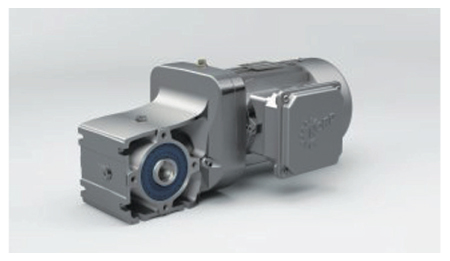

50Nm의 새로운 NORDBLOC.1 베벨 기어 장치

노드 드라이브시스템즈(Nord Drivesystems)가 2단 베벨 기어 장치인 NORDBLOC.1을 출시했다. 위생 애플리케이션을 위한 살수세척에 최적화된 고성능 알루미늄 드라이브이다. 이를 통해 최대 50Nm 토크를 제공하는 소형 기어 장치 시리즈를 확장함으로써 소형 컨베이어 벨트와 같은 웜 기어 장치의 효율적인 대안을 제공한다.

구성요소

새로운 SK 9x0072.1 시리즈는 SK 920072.1와 SK 930072.1 두 가지 모델로 공급된다. SK 920072.1의 개방형 하우징은 가벼우면서도 구조적으로 매우 견고하다. 이는 유니버설 풋 플랜지 버전으로도 제공된다.
SK 930072.1은 폐쇄형 하우징 구조다. 엄격한 위생 및 청결 요건을 필요로 하는 애플리케이션에 특히 적합하다.

옵션으로 제공되는 nsd tupH 표면처리 공정을 통해 추가적인 보호가 가능하다. 표준 버전은 B14 플랜지를 장착하고 있으며, 모든 버전은 솔리드 또는 중공축을 사용할 수 있다. 모터는 커플링 또는 어댑터(IEC 또는 NEMA) 없이 직접 장착할 수 있다. 또한 UNIVERSAL 시리즈의 토크 암, 플랜지, 커버, 고정장치와 같은 액세서리들을 이 기어 장치에도 사용할 수 있다.

사양 및 특징

SK 9x0072.1 시리즈는 0.12~1.1kW의 출력 범위를 갖추고 있으며, 3.03~47.67:1의 속도율을 제공한다. 이 2단 헬리컬 베벨 기어 장치는 높은 효율과 컴팩트한 디자인, 최상의 신뢰성과 긴 동작 수명이 특징이다.
고강도 알루미늄 하우징은 가벼우면서도 높은 강성과 최대 내구성을 보장한다. 또한 모듈형 디자인을 통해 다양한 애플리케이션을 위한 장착 옵션을 지원함으로써 폭넓은 유연성을 제공한다.

장점

NORDBLOC 1의 새로운 베벨 기어 장치는 인트라로지스틱스 및 패키징 기술에 특히 적합하다. 살수세척이 가능한 설계 덕분에 식품 및 음료산업에도 유리하다. LogiDrive는 새로운 NORDBLOC.1 기어 장치와, 에너지 효율적인 IE4 동기식 모터 및 드라이브 시스템에 최적화된 NORDAC LINK 필드 분배기를 통합하고 있다. 표준화된 기어드 모터 제품들은 효율이 매우 뛰어나다. 플러그&플레이 기술을 통해 유지관리가 매우 용이하고, 예비부품 재고를 크게 감소시킴으로써 버전 수를 줄일 수 있다.

자료 제공 : NORD DRIVESYSTEMS (www.nord.com)
