대형 중공축에 적용 가능한 앱솔루트 각도 엔코더

HEIDENHAIN

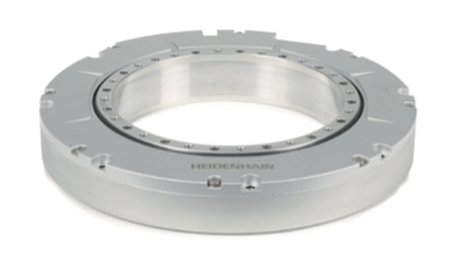

모션 제어 가공 응용 분야에서 일반적인 관통 구멍보다 더 큰 구멍이 요구됨에 따라, 기존 모듈러 앵귤러 엔코더 대신 사용할 수 있는 새로운 각도 엔코더가 출시됐다. RCN 6000 시리즈라고 불리며, 베어링이 내장된 이 앱솔루트 각도 엔코더는, 180mm (7.09 inches) 의 예외적으로 큰 중공축 직경으로 설계돼, 보다 큰 규모의 기계류에서 고해상도 및 신호 품질을 이용할 수 있도록 했다. RCN 6000 엔코더의 일반적인 애플리케이션은 대규모 회전식 테이블과 전파망원경으로, 이들의 설계가 엔코더에 쉽게 부합될 수 있으며 또한 통합된 고정자 커플링은 샤프트 연결에 편차가 존재하더라도 스캔 프로세스와 관련된 구성 요소의 이상적인 정렬을 보장한다.

일체형 베어링을 포함한 다른 앵글 엔코더와는 달리, RCN6000 시리즈 엔코더는 하이덴하인의 METALLUR 프로세스(눈금이 베어링 링에 직접 적용됨)와 반사된 광 스캐닝 방식을 사용해 다른 제품과 비교했을 때 컴팩트한 치수와 큰 마운팅 공차를 제공한다. 이런 통합된 특징들은 컴팩트한 디자인과 함께, 엔코더의 독특한 모양을 최대한 활용하면서도 설치 어려움을 최소화한다.

RCN6000 엔코더는 180mm의 관통 구멍, 44mm의 전체 높이, ‘±2’의 시스템 정확도를 제공하고 최대 200rpm의 속도를 처리할 수 있다. EnDat22, Fanuc05 및 Mit03-4와 인터페이스가 가능하며 보호등급은 IP64로 제공한다.
