정밀한 측정 및 포지셔닝 응용기술에 적합한 고해상도 모듈러 각도 엔코더

HEIDENHAIN

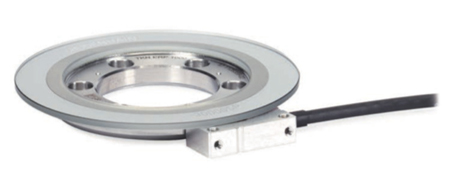

고해상도, 고속 및 완벽한 오염 방지를 위해 설계된 ERP1000이라는 새로운 각도 엔코더 시리즈를 출시했다. 이 새로운 엔코더는 특히 반도체 및 계측 장비 부분에서 매우 정확한 측정 및 포지션닝 애플리케이션에 적합하다.

허브에 접착된 유리디스크와 디스크표면의 미세한 눈금을 스캔하는 장치로 구성된 ERP1000은 4개의 서로 다른 크기의 디스크와 세그먼트로 제공된다. 디스크의 정확도 +/-0.9arc.sec.로 63,000줄까지, 그리고 최대 2600RPM이 가능하다. 기준마크가 포함돼 있으며 여러 스캐닝 단위를 사용해 정확도를 더욱 높일 수 있다. 또한 스캐닝 장치에는 하이덴하인 신호처리와 새로운 맞춤형 ASIC HSP 1.0이 장착돼 있어, 고급 LED 밝기 제어를 통해 신호를 안정화시킨다.

스캔 장치가 오염을 감지하면, LED 강도가 증가하고 반사도가 높아짐에 따라 증폭된 노이즈가 감소한다. 최종 결과는 높은 안정성을 보장하는 초 안정적 엔코더 출력이다. 스캐닝 유닛 케이블 배출구는 왼쪽 또는 오른쪽 옵션도 모두 포함하는 직선형 구성 또는 90도 출구로 주문할 수 있으므로 좁은 공간으로 밀어넣을 수 있다. 스캐닝 장치에는 아날로그 1Volt ptp 또는 TTL 전기 인터페이스가 있다. TTL 버전은 최대 1000x 보간을 할 수 있으며 최대 디스크의 360도당 25200만 카운트의 해상도를 제공한다.

자료 제공 : HEIDENHAIN (www.heidenhain.co.kr)
