간편한 설치, 고성능, 탁월한 안전 성능을 갖춘 서보드라이브 시스템

SIEMENS

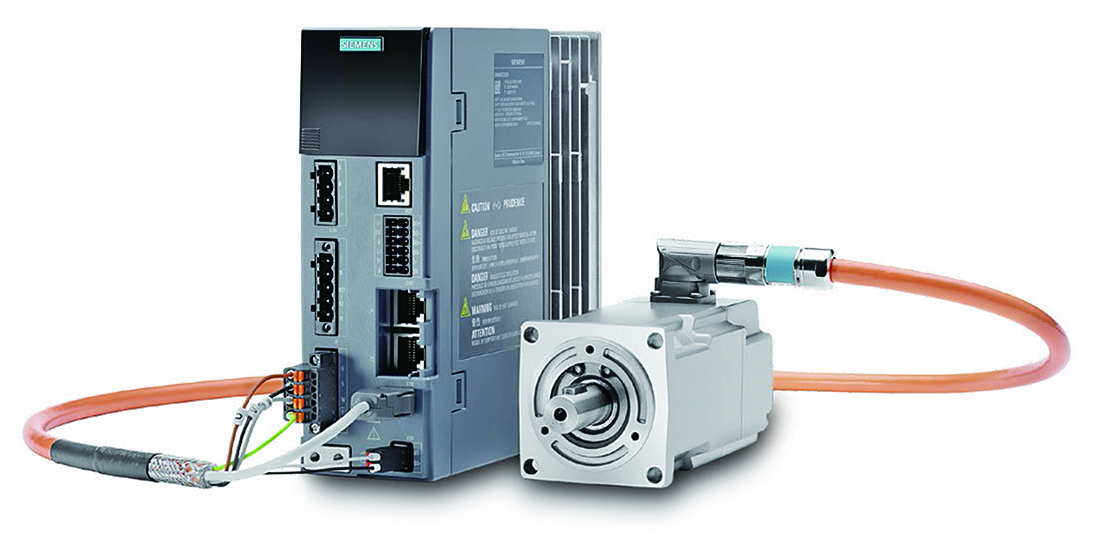

새로운 Simotics S-1FK2 및 Sinamics S210 단축 변환기는 완벽하게 구성돼 하나의 케이블로 모터와 컨버터를 연결할 수 있다. 새로운 Sinamics S210 단축 변환기는 50W에서 750W(1AC 230V)의 성능 범위에서 첫 번째 단계로 사용할 수 있으며, 새로 설계된 Simotics S-1FK2 모터와 함께 사용하도록 특별히 제작돼 구성이 훨씬 쉬워졌다. 동적 범위와 토크에 따라 모터를 선택하기만 하면, 모터 사양을 사용해서 일치하는 컨버터가 자동으로 파생된다. 원 버튼 튜닝(one-button tuning)을 이용한 제어변수의 자동적 최적화는 간단한 시운전을 가능하게 한다. 모터의 전자형식 플레이트 덕분에, 모터 데이터가 컨버터 시작 시 로드되고 매개 변수화가 자동으로 수행된다.

통합 모션 및 안전 기능

이 변환기는 다축 작동을 위해 확장 모션 컨트롤 기능을 갖춘 Simatic S7-1500 또는 S7-1500 T-CPU 상위 컨트롤을 사용한다. 변환기와 모터는 동역학 및 정밀도가 가장 높은 Simatic PLC 목푯값을 수행할 수 있다. 쉬운 커미셔닝을 위해 변환기에 기본 포지셔너가 사용되지 않았다. 대신에, Profinet을 통해 연결된 Simatic 컨트롤러는 모든 위치 지정 작업을 처리한다. 전반적으로 Sinamics S210의 기능 범위는 고도로 동적인 모터축 컨트롤의 핵심 기능에 중점을 두고 있다. 세이프 토크 오프(STO), 세이프 스톱 1(SS1) 및 세이프 브레이크 컨트롤(SBC)도 기본적으로 제공된다. 필요에 따라 Profisafe, STO 및 SS1을 통해 터미널을 사용해 기능을 제어할 수도 있다. 추가 안전 기능이 곧 제공될 예정이다.

새로운 모터 제품군

변환기와 일치하는 새로운 Simotics S-1FK2 서보 모터는 작은 하중의 매우 역동적인 움직임과 중대형 하중의 동적인 고정밀 운동에 대한 두 가지 서비스 사례를 염두에 두고 개발됐다. 따라서 모터는 하이 다이나믹(낮은 관성)과 컴팩트 (중간 정도의 관성)의 두 가지 버전으로 제공된다.

빠른 사이클 타임과 정교한 S210 컨버터의 제어 알고리즘, 고품질 피드백 시스템과 낮은 회전자 관성과 높은 과부하 용량의 결합으로 모터는 높은 수준의 동역학 및 정밀도를 달성할 수 있다. 이것이 Simotics S-1FK2가 포장, 취급, 목재 및 세라믹 처리 및 디지털 인쇄용 기계에 특히 적합한 이유다.

전원, 엔코더 신호 및 브레이크용 단일케이블

모터는 원 케이블 연결(OCC)을 통해 컨버터에 연결된다. 즉, 전원과엔코더 신호 및 브레이크용 전선이 단일 케이블과 단일 모터 플러그로 결합된다. 새로운 OCC 케이블의 직경은 단지 9mm이므로 이전 전원 케이블보다 가늘고 가볍고 유연하다. 앞면에 쉽게 접근할 수 있는 착탈식 밀어넣기 단자 덕분에 변환기의 배선이 용이하다.

자료 제공 : SIEMENS (www.siemens.co.kr)
