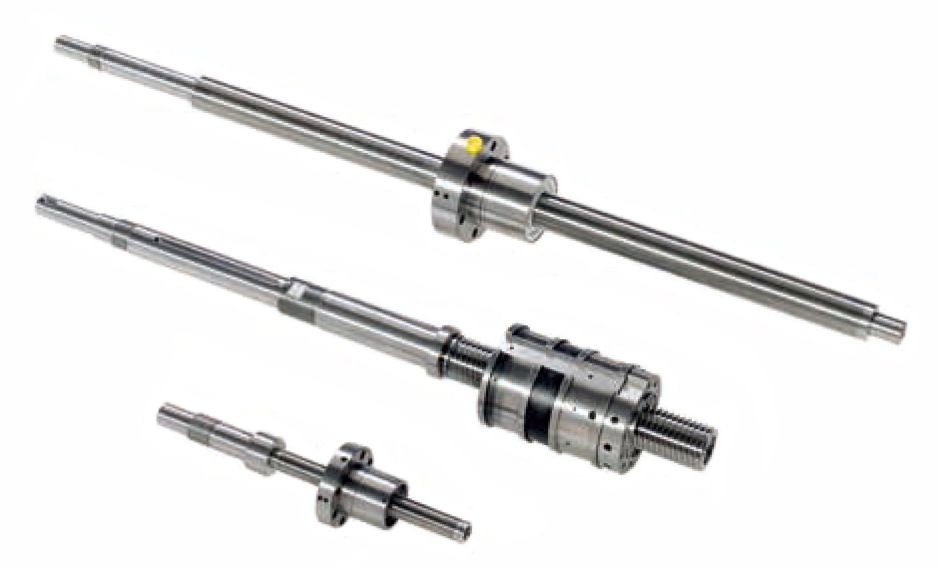

Moog, 높은 가속도, 유연성 및 부드러움을 제공하는 볼 스크류 & 유성 롤러 스크류

무그(Moog)는 30년이 넘는 시간동안 다양한 시장과 어려운 모션 컨트롤 애플리케이션에 적합한 커스터마이징된 고정밀 볼 스크류와 유성 롤러 스크류를 디자인하고 생산해왔다. 다양한 산업에서 최첨단 기계 제조업체의 요구사항을 충족하도록 개발된 무그의 볼 스크류와 유성 롤러 스크류는 유연하며 경쟁력 있는 고유의 이점을 제공하도록 설계됐다. 무그의 광범위한 제품을 통해 고객은 ISO 3408-3의 클라스 1-3-5-7 정확성 요구사항을 충족할 수 있으며 특정 성능 요구사항에 가장 적합한 솔루션을 찾을 수 있다. 이 범위는 다양한 정적 및 동적 하중, 빠른 업무 사이클까지의 광범위한 가속도 그리고 대안 설계 및 재순환 시스템의 가용성을 포함한다.

무그는 다양한 범위의 볼 스크류와 유성 롤러 스크류 외에도 서보드라이브, 서보모터 및 모션컨트롤러와 같은 제품이 장착된 기계식 제품과 시스템에서 최고의 제품을 제공한다. 이를 통해 OEM 및 최종 사용자는 설계 전문가의 글로벌 지원을 받아 첨단 전자 기계 애플리케이션을 위한 최고의 솔루션을 개발할 수 있다.


장점

•시장 표준 조달 기간 내에 모든 성능 요구 사항을 충족할 수 있도록 사용자 지정이 가능(소량이라도 가능)하다.
•설계 및 성능 측면에서 높은 유연성 보장
•우수한 디자인과 매끄러움으로 인해 정확하고 낮은 진동 기능을 제공한다.
•보다 빠른 시스템을 위한 높은 가속화 가능
•다양한 동급 최강의 전자 기계제품 및 시스템(예: 서보드라이브, 서보모터와 모션컨트롤러)이 이미 무그의 맞춤형 및 첨단 전자 기계 솔루션을 사용하고 있다.
•무그의 전문 지식과 고객과의 긴밀한 협업으로 어려운 과제를 해결하는 솔루션을 보장한다.
•완전히 맞춤화된 나사를 위한 경쟁력 있는 조달 기간 제공(볼스크류는 5주, 유성 롤러 스크류는 8주부터)



적용분야

•특히 요구사항이 까다로운 성능과 완전 맞춤형 볼 스크류 또는 롤러 스크류 설계를 포함하는 산업용 기계
•보다 강력한 매끄러움이나 높은 하중 밀도가 필요한 특수용도
•중공업
•거친 산업 환경
•전자 기계 액추에이터
•모터 스포츠
•우주분야



특징

•볼 스크류와 롤러 스크류 ISO 3408-3 클래스 준수
•다양한 나사 직경 및 피치 조합을 사용할 수 있다.
•나사 엔드 샤프트의 와이어 선택(베어링 하우징, 미터 나사, 소켓 헤드, 렌치, 보드 헤드 등) 가능
•너트 맞춤화(플랜지, 커플링, 회로 수, 특수 가공 등) 제공
•다양한 윤활 옵션(응용 분야에 적합한 윤활유의 선택, 윤활 구멍의 위치 지정)
•재료 선정 및 특수 가공(표준 및 특수 재료, 적용에 적합한 표면 처리)
•초저소음 및 저소음 작동을 위한 효율적인 작동

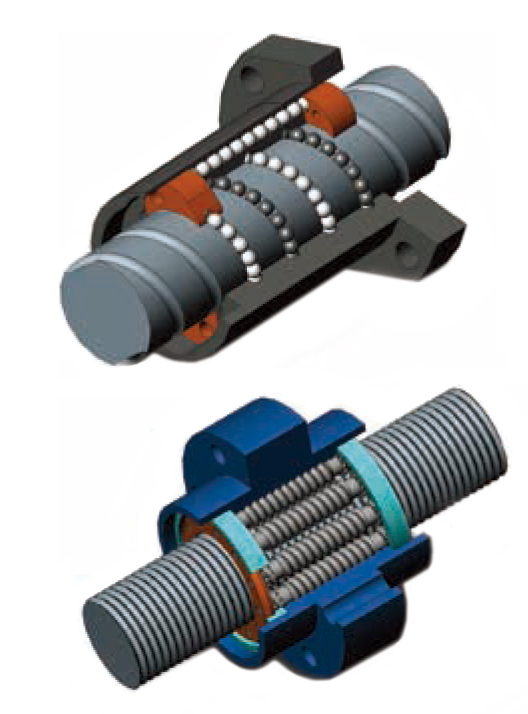

•콤팩트한 디자인은 너트의 균형을 더 잘 유지할 수 있게 해주는 무그의 재순환 시스템 설계 덕분이다.
•견고한 디자인은 중장비를 사용하는 작업 환경, 진동 및 거친 환경에 적합하다.


볼 스크류

•ISO 3408-3 기준 충족
•직경: 12~125㎜ (0.47~4.92인치) (요청에 따라 12㎜ 미만 사용 가능)
•피치: 1.5~50㎜ (0.06~1.97인치) (특수 조건에서 7,000㎜ 도달 가능)
•길이: 최대 6,200㎜ (244인치)
•하중 용량: 동하중 최대 1,300kN
•정하중: 최대 2,500kN

유성 롤러 스크류

•ISO 3408-3 기준 충족
•직경: 15~87㎜ (0.6~3.42인치) (요청에 따라 직경과 리드의 특별한 조합 개발 가능)
•피치: 2~40㎜ (0.08 to 1.57인치)
•길이: 최대 4,000㎜ (157.5인치)
•하중 용량: 동하중 최대 1,000kN
•정하중: 최대 2,000kN
