영구 전압 없이 위치 유지가 가능한 PIRest 출시

정밀포지셔닝 제조업체인 PI가 영구 전압 없이도 위치를 유지할 수 있는 PIRest를 출시했다.

기존의 피에조 심에 안정성 더해

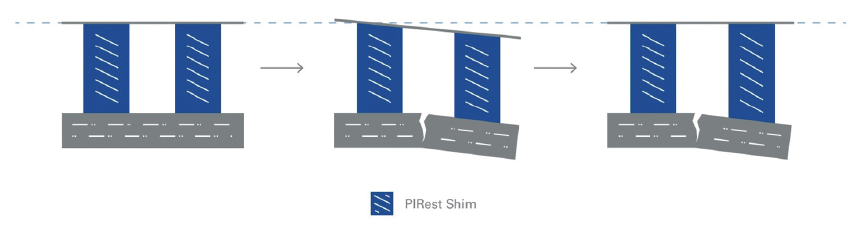

일반적으로 기계의 두 부품 사이의 타깃이나 실제 치수가 변경되면 해당 치수를 다시 정렬해야 한다. 이 때, 기존의 심은 요구되는 치수에 기계적으로 정확하게 삽입해야 한다는 단점이 있지만 PIRest는 한 번 삽입되면, 두 부품 사이의 변경된 치수를 간단히 재조정할 수 있다.

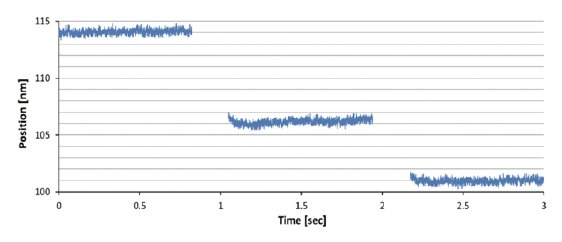

또한, 기존의 심은 변위가 필요할 때, 액추에이터의 전압이 항시 유지되어야 하며 그로 인해 장비의 수명이 단축되고 안정적인 전원 공급이 필요했다. 하지만 PIRest 기술은 피에조 액추에이터를 기반으로 하지만 오프셋 전압이 없더라도 조정 후 나노미터 정확도로 안정적인 변위를 유지한다.

사용의 편의성

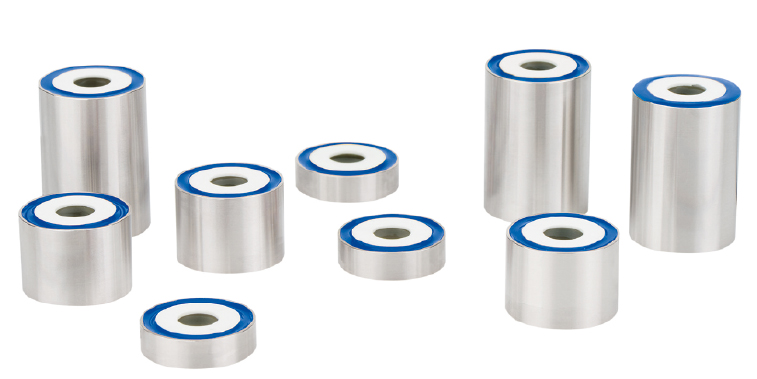

액티브 심은 모든 형태와 크기로 제작 가능하며 복잡한 드라이브와도 통합할 수 있고 정렬의 용이성을 위해 모바일 전원 공급 장치도 제공된다. 아울러 간단한 리모트 조정으로 접근이 어려운 곳이나 하중/온도/치수 변화로 재조정이 필요할 때 유연한 대처가 가능하도록 설계되었다.

PIRest 장점

위치 유지를 위한 영구 전압 공급이 필요하지 않음 초기 설치 시 비용 절감 및 조정 작업 용이 대량생산 및 커스터마이징 가능 피에조 액추에이터의 높은 신뢰성과 긴 수명 나노미터 분해능, 마이크로미터 변위 장기적인 위치 안정성 한 개의 컨트롤러에 6채널 지원

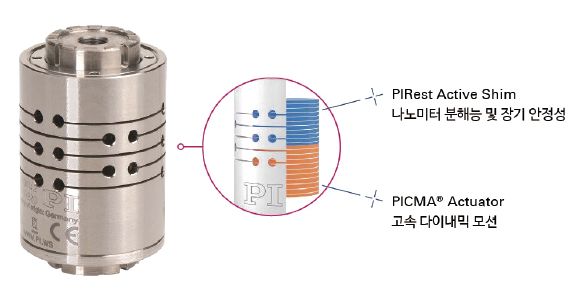

하이브리드 액추에이터로 인한 유연성

하이브리드 액추에이터는 클래식한 PICMAⓇ 및 PIRest로 구성된다. PIRest는 위치를 지속적으로 교정할 수도 있고 클래식 액추에이터를 통해 다이내믹 모션을 구현하기 위한 기초로서의 역할도 한다. 따라서 수십 Hz 내 진동 보정, 측정 또는 스캐닝 과정에서 초점면 재조정, 재료 프로세싱에서 레이저 빔을 제어하는 데 유용하다.

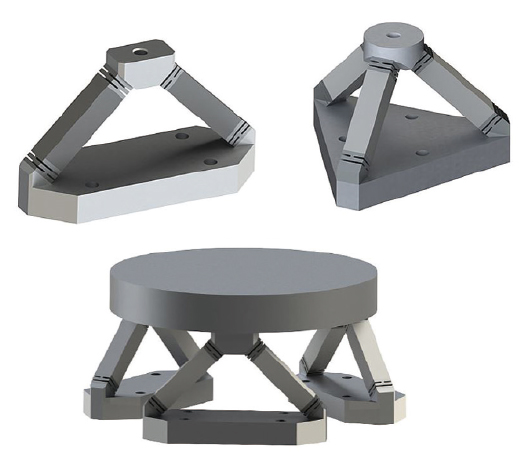

최대 6축 조정

PIRest 기술은 개별 액추에이터를 정교하게 배치해 단일 디자인에 다축 액추에이터로 6축 평행 운동을 할 수 있다.

응용분야

기계 부품의 공차 내에서 변경된 결과로 재조정 필요, 주변 조건과 접근성으로 인해 수동 조작이 복잡할 때, 환경 변화로 재배치 필요, 기계 교정 및 최초 설치 시에 유용하다. 특히 수 나노미터의 높은 분해능으로 기계 공학, 천문학, 반도체 제조, 재료 연구 등에도 사용할 수 있다. 자료제공 : 피아이코리아
