정밀한 파형 포착이 가능한 8GHz 대역폭 신제품 WavePro HD 오실로스코프 발표

텔레다인르크로이가 최근 낮은 노이즈와 완벽한 신호 충실도를 제공할 수 있는 8GHz 대역폭과 HDO4096 12 비트 테크놀러지를 결합한 WavePro HD 고 분해능 오실로스코프를 발표했다. WavePro HD 오실로스코프는 업계 최초로 최대 5Gpoints의 빠르고, 응답성이 뛰어나며 쉽게 데이터를 처리할 수 있는 신호 포착 메모리를 통해 긴 시간 동안 포착한 신호에서 매우 세밀하게 파형을 포착하며, 깊이 있고 강력한 분석 툴들을 이용하여 잘 드러나지 않는 시스템 동작을 쉽게 확인할 수 있다.

WaveProHD 12 비트 오실로스코프는 고속, 소형화 및 저전력 모바일 장치 및 휴대용 장치를 개발할 때 필요한 모든 성능을 갖추었다. 모바일 장치와 휴대용 장치는 고속 신호 전송, 임베디드 컴퓨팅 시스템 및 데이터 센터 기술들은 모두 아날로그 센서 입력, 매우 저전압 전원 레일을 통한 민감한 전력 분배망(PDN: Power Distribution Network), 고속 CPU 및 시리얼 데이터 인터페이스가 집약 되어있다. 복잡한 시스템 디버깅 측청을 측정하려면 높은 분해능, 낮은 노이즈, 높은 대역폭 및 고속 샘플링에서의 긴 포착 시간이 필요하다.

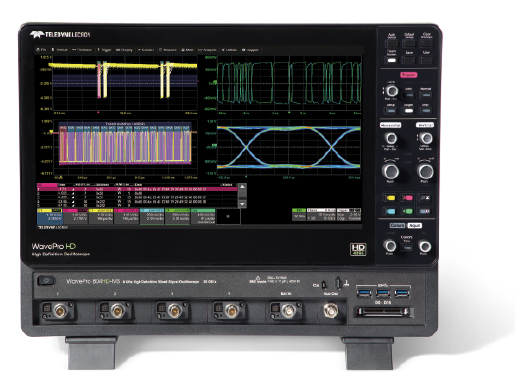

모든 WavePro HD 오실로스코프는 15.6˝, 1900×1080 픽셀의 정전식 터치 스크린과 텔레다인르크로이의 강력한 MAUI 원터치 사용자인터페이스를 갖추고 있어 직관적이고 효율적으로 동작 시킬 수 있다. WavePro HD 는 2.5 GHz부터 8GHz 까지 4 가지의 모델이 있으며, 모든 모델에서 20GS/s의 샘플링 속도를 제공한다.

8㎓ 대역폭에 HD4096 기술 적용

WavePro HD의 핵심은 낮은 노이즈의 프런트 엔드 증폭기와 12 비트 ADC로 구성된 새로운 8GHz 칩셋이다. 이 칩셋이 새롭게 디자인한 낮은 노이즈, 높은 주파수 대역폭 시스템 아키텍쳐와 결합되어 업계 최초로 8㎓, 12 비트 오실로스코프에서 HD4096 고 분해능 테크놀러지의 모든 성능을 최대한 활용할 수 있다. 경쟁 장비의 경우 간단하게 10 비트 또는 12 비트 ADC를 기존의 8 비트 ADC가 있던 자리에 배치하거나 소프트웨어 기술을 사용하기 때문에 해상도를 높이면 대역폭을 최대로 사용할 수 없다. WavePro HD의 HD 4096 테크놀러지는 8 GHz의 대역폭에서도 최대 분해능 및 가장 낮은 노이즈 특성을 제공한다.

매우 긴 차세대 포착 메모리

WavePro HD의 차세대 신호 포착 및 메모리 데이터 처리 아키텍쳐를 통해 5Gpoint 데이터를 빠르고, 효율적으로 포착할 수 있다. WavePro HD의 MAUI 고급 사용자 인터페이스를 이용하면 파형에서 관심있는 특징을 포함한 위치를 쉽게 찾고, 검색하고 세세하게 파형을 분석할 수 있다. 이 장비는 20GS/s 샘플 속도로 250㎳를 포착할 수있으며, 항상 12 비트 해상도를 유지하면서 신호를 포착한다.

업계 최고 수준의 임베디드 컴퓨팅 시스템 디버그

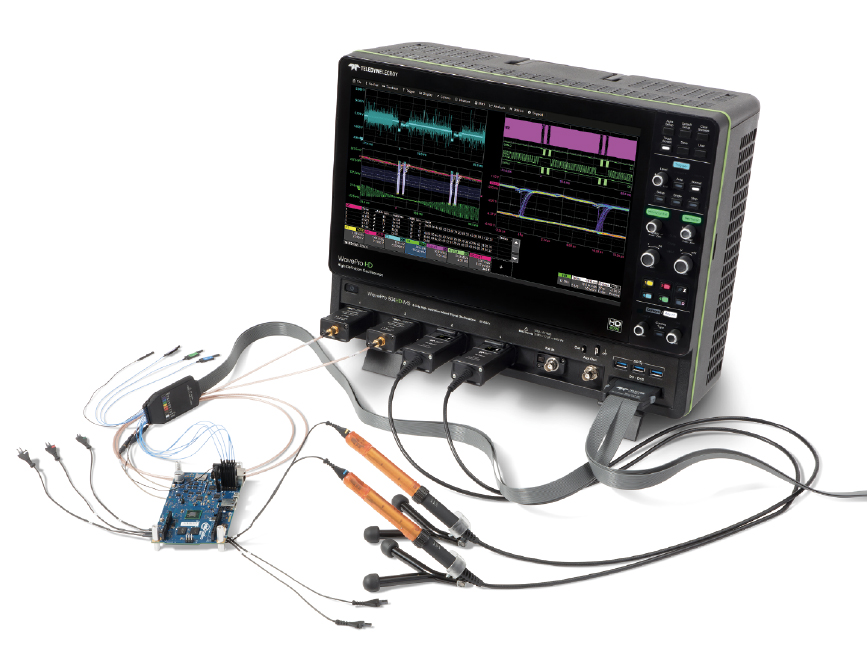

WavePro HD는 고 정밀 아나로그 입력 채널들은 다양한 범위의 아날로그 센서, 디지털 로직, 전원 레일, 시리얼 데이터 및 다른 신호를 포착할 수 있는 혼합 신호 오실로스코프(MSO) 옵션을 사용할 수 있다. 시리얼 데이터 트리거, 디코드, 측정 및 그래프와 다이어그램을 그릴 수 있는 TDME 옵션을 통해 WavePro HD 기본 분석 툴들이 완벽하게 보완하여 분석력을 올릴 수 있다. 그래서 WavePro HD는 업계 최장 메모리를 이용하여 고속 및 전원 분배 망(PDN) 신호와 같은 저속 신호, 아날로그 센서 입력, 디지털 동작 및 시리얼 데이터 메시지 사이의 인과 관계를 분석, 측정할 수 있다.

텔레다인르크로이의 강력하고 정밀 분석 툴인 시리얼 데이터 지터 분석 툴과 프로토콜 컴플라이언스 툴을 동시에 사용하면, 사용자들은 임베디드 컴퓨팅 시스템에서 환상적인 디버깅과 분석 솔루션을 쉽게 접할 수 있을 것이다

타의 추종을 불허하는 전원 무결성 측정

WavePro HD의 높은 대역폭과 높은 수직축 분해능은 온다이(on-die) 및 시스템 PDN 동작 분석 및 측정에 매우 이상적이다. 높은 대역폭은 그라운드 바운스와 같은 온 다이(on-die) 효과와 고속 특성을 정확하게 측정하는 수단이 될 것이며, WavePro HD의 높은 다이나믹 레인지와 0.5% 게인 정확도는 레일 붕괴 특성(Rail-Collapse)과 같은 민감한 측정에서 완벽한 확신을 제공할 것이다.

매우 낮은 노이즈 플로어와 스펙트럼 분석기 소프트웨어를 결합하면 가장 미묘하게 PDN에 영향을 주는 요소를 찾아내는 데 매우 큰 도움이 된다. RP4030 4㎓ 파워 레일 프로브를 WavePro HD와 함께 사용하면 유연한 연결방법으로 매우 깨끗한 신호 경로를 제공하여 WavePro HD의 뛰어난 전원 무결성 기능을 사용할 수 있다.

Pulse 및 Emission 특성화

EMC 연구소에서, WavePro HD의 2.5GHz 또는 4GHz 대역폭과 매우 높은 샘플링 속도, 그리고 정밀한 분해능은 매우 정확한 펄스 특성 분석에 적합하다. 테스트 벤치에서 시스템 디자이너는 고 밀도 전자기장에서 EMI 소스를 식별해야 하는데, WavePro HD의 뛰어난 낮은 노이즈와 직관적인 스펙트럼 분석 기능을 결합하여 간섭의 원인를 찾아내는 강력한 도구로 사용할 수 있다.

시리얼 데이터 지터 및 노이즈 분석

시리얼데이터 분석에는 12 비트 분해능, 낮은 노이즈 플로어 및 매우 낮은 타임베이스 지터(60fs)등의 WavePro HD의 특성을 통해 지터 및 노이즈 측정에 매우 큰 장점을 제공한다. 시리얼 데이터 지터 및 수직축 노이즈 분석 분석 옵션으로는 업계에서 가장 뛰어난 SDA III CompeteLinQ 패키지가 옵션으로 제공되며, QualiPHY 옵션을 이용하여 시리얼 데이터 물리 계층 검증을 수행하는 컴플라이언스 테스트를 수행할 수 있다.

8㎓를 지원하는 ProBus2 인터페이스

WavePro HD는 8GHz를 지원하는 새로운 BNC 호환 ProBus2 인터페이스를 장착했다. 새로운 8㎓ 및 6㎓ ProBus2 타입의 프로브들은 WavePro HD에 직접 연결할 수 있을 뿐 아니라 다른 텔레다인 르크로이 오실로스코프의 4㎓의 ProbBus 인터페이스에도 바로 연결된다. ProBus 호환 프로브는 어댑터 필요 없이 새로운 ProBus2 인터페이스와 동작하기 때문에 텔레다인르크로이에서 제공한 기존 프로브들과 호환성을 보장한다. 자료제공 : 텔레다인르크로이
