리니어 모터의 혁명

테크노션의 MM 시리즈

테크노션은 다이렉트 드라이브 모터 기술에 있어 세계적으로 권위 있는 기업이다. 테크노션은 세계에서 유일하게 선형 및 토크 모터를 제조하는 업체이다. 테크노션은 오랜 개발과 대형 OEM을 이용해 광범위한 프로토타입을 제작한 후에 곡선 선로를 따라 이동할 수 있는 업계 최초의 표준화 선형 모터를 공개했다.

고정된 코일 트랙과 자석 이동자(mover)를 사용하는 변형된 선형 모터인 MM 시리즈는 이동자가 곡선 트랙을 따라갈 수 있도록 함으로써 직선 운동의 장벽을 깨뜨린다. 이 설계는 완벽한 모듈식이며, 이 모듈형 구성 요소를 응용 프로그램의 필요에 따라 혼합하여 사용할 수 있다. 부품이 서로 닿지 않고 케이블이 고정되어 있어 유지 관리가 필요 없다. 안정적이고 비용 효율적이며 유연하고 정확하다. 이 애플리케이션의 가능성은 사실상 무한하다. 혁명이 도래했고 유일한 한계는 당신의 상상력뿐이다.

MM 시리즈의 특징

- 곡선 선로를 따라 이동할 수 있는 최초의 선형 모터 - 각각 독립적이고 개별로 제어되는 고정 코일 트랙 및 자석 이동자 - 모든 응용 분야에 맞게 조정 가능한 모듈식 설계 - 열려 있는 트랙과 닫힌 트랙 모두에 적합 - 제어의 자유: 요구에 따른 정확한 연결 - 세 가지 사이즈로 이용 가능 - 최대 힘은 480N - 지속적인 힘은 230N - 유지 관리가 필요하지 않음: 마모 및 마멸이 없음 - 콤팩트한 설계: 애플리케이션의 설치 공간의 축소

뛰어난 품질

MM 시리즈는 고객이 제품에 기대했던 것과 동일한 뛰어난 제조 품질을 제공한다. 모두 자체 설계되고 생산된 전용 코일, 전기자(armature) 및 레진으로 주조된 견고한 외부는 1개를 주문하든 100개를 주문하든 모든 모터가 동일한 성능을 발휘하도록 보장한다.

자석 이동자

코일 트랙에는 각각 고유한 특성을 가진 여러 종류의 이동식 장치를 사용할 수 있다. 이러한 자석 이동자들은 개별적으로 또는 함께 조종될 수 있고 심지어는 동시에 서로 반대 방향으로 이동할 수도 있다.

유연성

각 코일은 개별적으로 연결할 수 있다. 즉, 원하는 데로 코일 트랙을 구성할 수 있다. 한 번에 하나의 코일을 제어하거나 여러 단계를 사용하려는 경우, MM 시리즈를 각 애플리케이션에 맞게 조정할 수 있다. 비록 단순해보일지 모르지만 확장성은 무한하다.

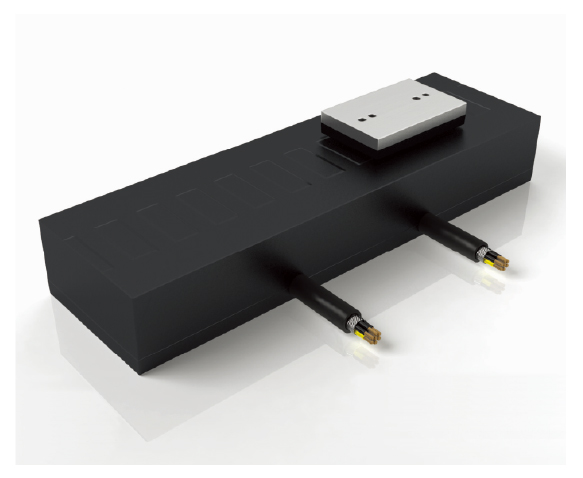

코일 트랙

MM 시리즈의 중심부는 모듈식 코일 트랙이다. 이 모터는 더 이상 직선 운동에 제한되지 않는다. 실제로 이 모터는 곡선을 따라 움직일 수 있다. 모듈형 구성 요소를 사용하여 단순 타원형에서 여러 곡선을 가진 복잡한 트랙에 이르기까지 모든 것을 만들 수 있다.

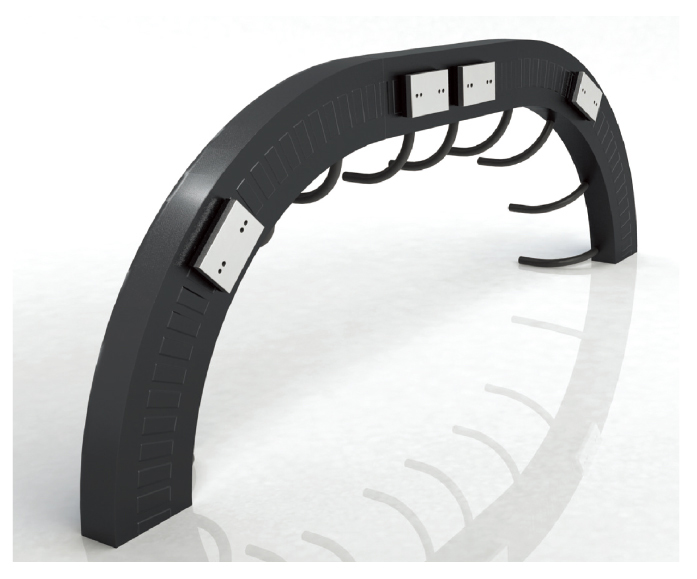

곡선의 무한 트랙

DMM 시스템은 더 이상 직선 이동이 제한되지 않는다. 자석 이동 장치는 전혀 성능 손실이 없이 곡선 선로를 따라 배치될 수 있다. 애플리케이션은 직선 트랙, S 트랙, 혹은 무한한 ‘경주용 트랙’ 구성을 사용하여 설계될 수 있다. 이는 흔적 부피를 줄일 뿐만 아니라 재료 수송의 효율성도 극대화한다. 전체 경로를 사용할 수 있으므로 완전히 새로운 애플리케이션 개념이 가능해진다.

독립적인 이동자

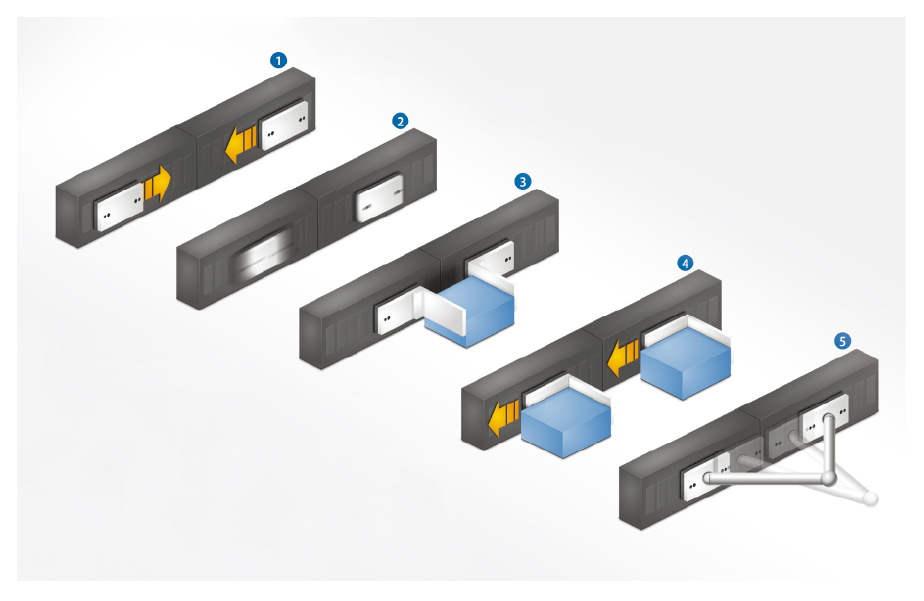

트랙을 따라 달리는 자석 이동자는 개별적으로 또는 그룹으로 전원을 공급하여 독립적으로 제어할 수 있다. MM 시리즈 설계는 각 이동장치를 제어하는 방식에 최대 유연성을 제공한다.

무제한 설계 가능성

함께 사용할 수 있는 자기 이동자 및 코일 트랙의 수에는 제한이 없다. 시스템은 모듈식이므로 애플리케이션의 요구 사항에 완벽하게 맞출 수 있다. 단 하나의 한계는 사용자의 상상력과 컨트롤러의 가용 컴퓨팅 성능이다.

동적 구동 자석 기술

선형 모터에 대해 생각해보면 아마도 가장 먼저 떠오르는 것은 선형 자석 트랙을 따라 질량을 이동시키는 코일 장치이지만 버스 시스템과 논리 제어기의 최근 발전은 전체적으로 새로운 적용 영역을 개발한다. 컨트롤러는 점점 더 똑똑해지고 우리가 몇 년 전만해도 상상만 해왔던 업무를 수행하는 선형 모터를 가능케 하였다. 동적 구동 자석 기술(Dynamic Moving Magnet, DMM)이라 불리는 애플리케이션의 한 타입은 다양한 산업에서 점점 더 인기를 얻고 있다. 이것은 모듈식 코일 트랙에 따라 움직이는 개별적인 동적 움직임을 특징으로 하는 역 선형 전동기이다. 위치 센서와 컨트롤러로 결합된 DMM 기술은 놀라운 기능성과 함께 애플리케이션의 완전히 새로운 분야를 개척했다는 평가를 받고 있다. 자료제공 : TECNOTION
