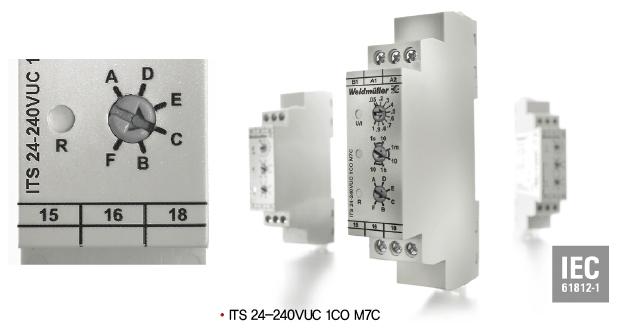

바이드뮬러, 다기능 타이밍 릴레이 ‘ITS 24-240VUC 1CO M7C’

자료 제공 : 바이드뮬러 코리아

좁은 공간에도 적합

ITS 24-240VUC 1CO M7C의 크기는 57.9×17.5×98mm로 이뤄져 있는데, 이로 인해 사용자는 이 제품을 기계 근처의 좁은 공간에 적용할 수 있다. 또한, 이 릴레이는 IEC 61812-1 규격에 의거한 제품 표준 규격을 충족하는데, 이 표준은 표준 요건과 내진성에 관한 규정을 포괄하고 있다. 위의 규격은 국제 표준으로, M7C가 다양한 국가에서 활용 가능하다는 사실을 뒷받침하고 있다.

넓은 작동 범위

M7C는 24V DC~48V DC 또는 24V AC~240V AC에 이르는 넓은 작동 범위를 지니고 있다. 이 때문에 이 제품은 전통적인 접촉기 회로와 제어 전압에 의해 움직이는 애플리케이션에 적합하다. 한편, M7C가 내포한 6가지의 시간 범위는 0.05초에서 10시간까지의 갭을 포함하고 있는데, 반복 정확도는 0.5% 미만이나 ±5ms다. 만약 사용자가 제품에 1250VA AC나 90W DC의 스위치 용량을 적용한다면, 추가 접촉기 없이도 다양한 스위칭 기능을 활용할 수 있게 된다.

다기능에 기초한 설계

M7C는 다기능을 위한 설계를 거친 덕분에, 사용자에게 7가지에 이르는 시간 기능과 별도의 제어 입력 기능을 제공할 수 있다. 이로 인해 이 타이밍 릴레이는 다양한 애플리케이션에서 △ 표준 스위치-온 지연 △ 제어 접점을 적용한 스위치-오프 지연 △ passing make, 제어 접점 상승 에지 적용 △ passing make, 전압 제어 상승 에지 적용 △ passing make, 제어 접점 하강 에지 적용 △ 펄스 방출기(비작동 위치에서 시작) △ 플립-플롭(래칭) 등을 보여줄 수 있다.

또한, M7C는 △ 산업용 하드웨어 △ 간단한 작동 △ 다중 전압 입력 및 다수의 타이밍 기능 등을 조합해, 단일 장치의 하드 와이어 프로그래밍을 내포하고 있는 로직 컨트롤러 애플리케이션에서 다양한 시간 제어 기능을 구현한다. 추가적으로 M7C는 0.25~2.5mm²의 도체를 안정적으로 연결하는데, 사용자는 이 제품을 나사로 간편하게 조립할 수 있다.
