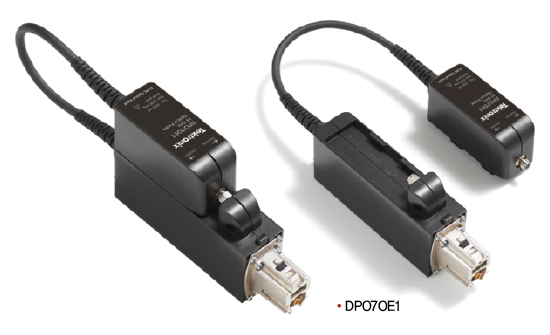

텍트로닉스, 옵티컬 프로브 겸 분석 소프트웨어 ‘DPO7OE1’

자료 제공 : 한국 텍트로닉스

PAM4 분석 도구를 보완

기본적으로 DPO7OE1은 28-GBaud의 PAM 애플리케이션을 준수하며, 텍트로닉스의 샘플링 오실로스코프용 옵티컬 PAM4 분석 도구를 보완하는 역할을 한다.

게다가 이 제품은 28-GBaud의 PAM4 애플리케이션을 준수하는 ORR의 성격을 지니고 있으며, IEEE/OIF-CEI 표준에 기반을 둔 측정을 진행한다. 이로 인해 DPO7OE1은 옵티컬 트랜스미터 개발 기간 동안, 설계 팀이 거쳐야 하는 다양한 단계 속에서 효율적인 테스트 솔루션을 제공할 수 있다.

강력한 디버그 기능을 내장

앞서 언급했듯 실시간 오실로스코프와 밀접하게 연관된 DPO7OE1은 강한 디버그 기능을 보유하고 있다. 이 기능은 PAM4 및 NRZ의 소프트웨어 클록 복구, 트리거, 오류 감지 및 캡처 시간과 관련돼 있으며, R&D 및 시스템 엔지니어가 광학 장치의 문제를 보다 쉽게 해결할 수 있도록 지원한다.

애플리케이션과 분석 패키지

기본적으로 DPO7OE1은 28-GBaud PAM4 디버그 애플리케이션을 지원할 수 있는 33GHz의 옵티컬 대역폭을 지니고 있는데, 이 대역폭은 레거시 NRZ 애플리케이션에도 적용될 수 있다. 또한, DPO7OE1의 분석 패키지는 PAM4 IEEE 및 OIF-CEI 표준 기반 측정(TDECQ 포함)과 더불어 ER, AOP, OMA 등의 표준 옵티컬 측정이 이뤄질 수 있도록 돕는다. 한편, 맥심인터그레이티드는 옵티컬 PAM4를 통해 데이터 센터 애플리케이션용 고속 저전력 옵티컬 장치를 제조하고 있다.

이와 관련해 맥심의 첨단연구개발 책임자인 Jan Filip은 “PAM4와 같은 첨단 옵티컬 변조 형식은 샘플링 오실로스코프와 실시간 오실로스코프를 모두 활용해 테스트해야 한다”면서 “그런데 텍트로닉스의 새로운 실시간 오실로스코프 기반 솔루션은 우리의 개발 팀에게 중요한 디버깅 피드백을 제공하고, 오프라인 Matlab 알고리즘을 통한 첨단 옵티컬 리시버 시스템 에뮬레이션을 돕는다. 텍트로닉스는 첨단 측정 플랫폼을 제공하는 당사의 전략적 파트너로, 우리의 옵티컬 및 PAM4 테스트 요구사항에 맞는 높은 성능의 실시간 오실로스코프 감지 솔루션을 제공하고 있다”고 밝혔다.
