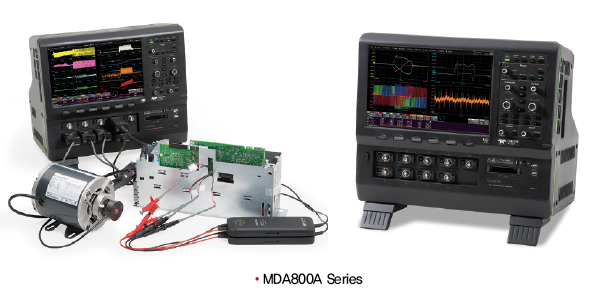

텔레다인 르크로이, 10GS/s의 샘플링 속도를 갖춘 오실로스코프 ‘MDA800A Series’

자료 제공 : 텔레다인 르크로이 코리아

최대 10GS/s에 이르는 샘플링 속도를 보유

MDA800A Series는 오실로스코프의 다양한 트리거를 설정해 적용할 수 있는 제품이어서 시스템 변화에 따른 신호 포착에 대한 큰 어려움을 겪지 않는다.

또한, 이 오실로스코프는 10GS/s의 높은 샘플링 속도를 활용해 사용자에게 250Mpts의 긴 메모리 사양을 제공하며, 10MS/s의 높은 샘플링 속도로 최대 25초 동안 진행되는 시스템의 변화를 유지한 후 이를 한번에 포착한다.

다양한 애플리케이션에 적용 가능한 도구를 보유

MDA800A Series는 모터 전용 분석 도구를 포함해 다양한 애플리케이션에서 활용 가능한 도구들도 내장하고 있다. 이 도구는 Power Management IC에서 활용되는 SPMI 버스 트래픽을 디코딩하는 소프트웨어와 △ I2C △ SPI △ CAN △ CANFD △ SENT △ I2S 등이다. 이 같은 도구 외에도 △ 지터 △ 파워 장치 측정 솔루션 △ 디지털 필터링 등과 같이 다양한 측정에 필요한 기능들이 제품에 적용되어 있다.

디지털 신호까지 동시에 포착 가능

MDA800A Series는 8개의 아날로그 채널과 16개의 디지털 입력 채널을 통해 아날로그 신호와 함께 제어기에 입력되는 디지털 신호를 동시에 포착한다. 이와 같은 제품의 기능은 사용자가 시스템의 특성을 포함해 전반적인 동작 원리를 이해하는 데 긍정적으로 작용한다. 이외에도 MDA800A Series는 채널수와 샘플링 속도, 메모리 등의 사양은 물론이고 다양한 분야에서 활용 가능한 트리거 및 디코딩 솔루션, 분석 솔루션을 통해 다양한 이벤트 제어 신호와 응답 신호 사이의 상관관계를 파악한 후, 이를 분석기에 적용할 수 있다. 이로 인해 제품 사용자는 제품의 사용자 인터페이스를 활용해 빠르고 쉽게 복합적인 도구를 동시에 활용할 수 있게 되었다.
