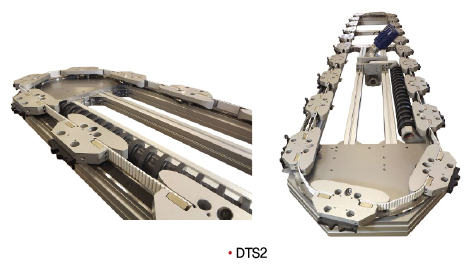

햅코모션, 구동 트랙 시스템 ‘DTS2’

자료 제공 : 햅코모션

이중 구동 스크롤 시스템을 활용

Colin Mear Engineering에서 DTS2는 이중 구동 스크롤 시스템으로 직관적이고 역동적인 움직임을 구현해 500mm의 간격을 0.5초 만에 이동시키는 모습을 보였다.

또한, DTS2는 정확하고 반복적인 인덱스 운동 및 고속 이동 기능을 통해 1분에 84개의 제품을 포장했는데, 이는 Colin에서 DTS2를 처음 들여올 때 내건 조건에 정확히 부합하는 것이었다. DTS2가 보여준 이 같은 성능은 이 시스템이 포장 산업 분야에서 짧은 시간 내에 다양한 작업을 처리할 수 있다는 사실을 드러낸 것이다.

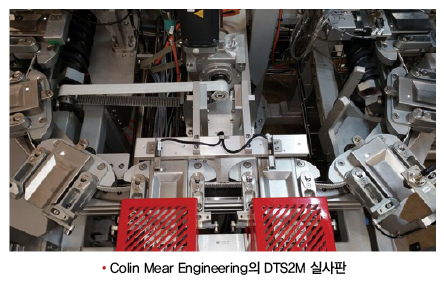

한편, Colin은 DTS2를 활용해 ‘DTS2M’이라는 트랙 시스템을 구성했는데, DTS2M은 균일한 간격으로 장착된 16개의 캐리지와 고속 이동을 위한 가속력을 내는 데 필요한 2개의 구동 스크롤에 내장된 1대의 서보 모터로 이뤄져 있다.

DTS2M은 이 같은 구성을 활용해 한 캐리지가 지니고 있는 최대 2kg의 하중을 0.5초 만에 500mm만큼 간격 이동시킨다.

최소한의 설비 변화를 요구/strong>

앞서 설명한 것처럼 Colin은 DTS2를 활용해 높은 효율성을 지니고 있는 포장 라인을 만들었는데, 이 라인은 △ 식품 △ 담배 △ 제약 등을 포장하는 데 적합하다. Colin이 DTS2를 통해 구동 트랙 시스템을 구성할 수 있었던 이유는 DTS2가 최소한의 설비 변화만을 필요로 하기 때문인데, 이는 곧 DTS2가 높은 유연성을 지니고 있고, 이를 통해 사용자에게 비용 절감 효과를 제공함을 의미한다. 이에 더해 DTS2는 협소한 공간을 효율적으로 활용할 수 있으며, 최소한의 유지보수만을 필요로 하는 구조로 이뤄져 있어 사용자에게 추가적인 이점을 제공할 수 있다.
