igus, 수직 이동을 구현하는 지그재그 모듈

자료 제공 : 한국 이구스

케이블과 e-chain의 조화를 지원

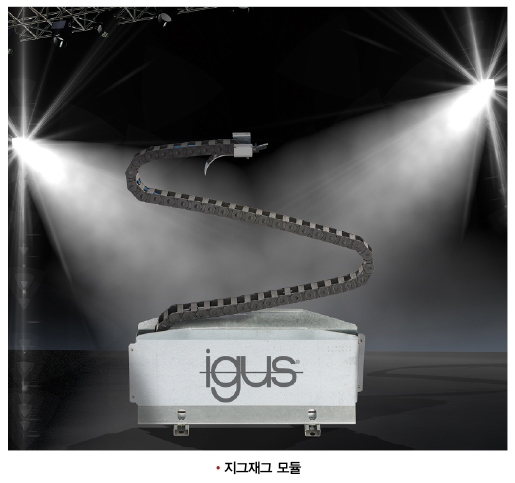

igus의 지그재그 모듈은 케이블과 e-chain의 수직 이동이 박스 속에서 조화를 이룰 수 있도록 지원하는 솔루션이다.

이 같은 지그재그 모듈의 플랫폼이 내려올 때 e-chain은 지그재그 형태로 폴딩되어 상자 속에 담기는 반면에 플랫폼이 올라갈 때는 최대 30m에 이르는 높이까지 확장된다.

모듈 구동으로 인한 가격 하락

igus는 시스템 모듈화를 통해 모듈의 가격과 납기를 동시에 감소시켰다. 고객은 개별 또는 소규모 생산을 통해서만 사용할 수 있었던 박스가 표준화됨에 따라 제품에 관한 별도의 설계 작업 없이 주문 후 10일 이내에 제품을 받을 수 있게 되었다. 이 때 박스 크기는 600~3000mm의 너비 및 최대 2000mm에 이르는 높이로 구성되며, 체인의 외부 폭은 75~500mm 범위 내에서 선정된다. 이 같은 선택폭으로 인해 지그재그 모듈이 고가의 특수 설계가 요구되는 대부분의 애플리케이션을 대체할 수 있을 것으로 보인다.

지능적 설계 적용

igus는 지그재그 모듈의 이동 방식을 지능적으로 설계해 지그재그 모듈이 유사한 응용 로프 리트렉션 시스템과 달리 조용한 수직 이동을 수행할 수 있도록 지원하는 기반을 마련했다. 또한, 지그재그 모듈은 지능적 설계로 인해 고하중 운반을 수행할 수 있게 됐으며, e-chain의 이동단에 케이블 설치를 위한 이중 스트레인 릴리프를 장착할 수 있게 되었다. 한편, 지그재그 모듈의 표준 박스는 사전 조립된 e-chain 시스템으로 제공되는데, 이 때문에 표준 박스는 고객의 주문 이후 케이블과 커넥터, e-chain에 대한 전원 공급이 이뤄질 시 활용될 수 있도록 설계된 하네싱 및 조립이 완료된 상태로 고객에게 배송된다.
