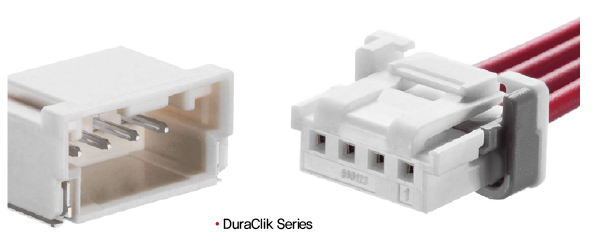

한국 몰렉스, 초소형 와이어-보드 커넥션 시스템 ‘DuraClik Series’

자료 제공 : 한국 몰렉스

다양한 애플리케이션에 적합

DuraClik Series는 ISL 또는 TPA 구조로 이뤄진 보조 잠금 옵션을 갖추고 있는데, 이 옵션은 제품의 다양한 애플리케이션 적용을 돕는다.

위와 같은 옵션으로 인해 DuraClik Series는 공장 자동화 기기뿐만 아니라 크레인, 트랙터, 트럭 등과 같은 상용 차량 및 인덕션 쿠커 등의 가정용 전자 기기용에도 적용될 수 있다. 한편, DuraClik Series는 3.0A의 신호 전류값을 가지고 있을 뿐만 아니라 일반적인 환경을 넘어 진동이 많은 환경 하에서도 정확한 체결 보조를 지원하는 수단을 사용자에게 제공해 시스템 성능을 안정적으로 유지시킨다.

두 가지 유형으로 이뤄진 헤더와 리셉터클

DuraClik Series의 헤더는 두 가지 유형으로 구성되어 있는데, 이 헤더들은 PCB 마운트 형식과 우측 앵글 및 수직형으로 제공된다. 리셉터클의 경우, 표준형, ISL 및 TPA 유형으로 제공되는데, 표준형 제품은 리셉터클과 단자로 이뤄져 있는 반면, ISL 및 TPA는 리셉터클, 단자, 단자 리테이너로 구성되어 사용자의 취사선택을 돕는다. 추가적으로 표준형 제품은 포지티브 내부 잠금 설계를 갖추고 있어 시스템 공간을 절약하며, 전선이 엉키는 현상으로 인해 발생하는 래치 파손 가능성을 감소시킨다.

넓은 납땜 탭과 충격 방지용 SMT 설계 적용

DuraClik Series에는 넓은 납땜용 탭 및 충격 방지용 SMT 설계 방식이 적용되었는데, 이는 PCB의 높은 유지력을 지원한다. 한편, 제품에 적용된 폐쇄형 단자 설계는 먼지와 잔해로부터 제품 접촉부를 보호하는 동시에 하네스 조립 중 발생하는 엉킴 현상을 방지한다.
