서보스타, 모듈형 안전 시스템 ‘S-DIAS Safety’

자료 제공 : 서보스타

최신 안전 표준 충족

기계 제조업체는 시그마텍의 S-DIAS Safety를 사용할 시 최신 안전 표준(IEC 62061에 따른 SIL CL 3 또는 EN ISO 13849-1/2에 따른 성능 레벨 PL e, Cat. 4)을 준수하는 유연한 자동화 시스템을 구현해 활용할 수 있다.

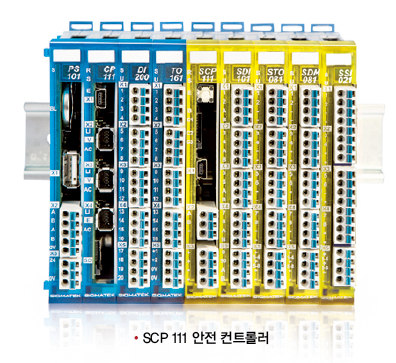

DIN 레일에 적합한 S-DIAS Safety는 소형 안전 솔루션으로, 애플리케이션을 모니터링하거나 제어하는 안전 컨트롤러인 ‘SCP 111’과 인코더 및 출력 모듈로 구성되는데, 더블 와이드 릴레이 출력 모드를 제외한 모든 S-DIAS Safety 모듈은 12.5×104×72mm(W×H×D)의 크기로 이뤄져 있다.

이처럼 작은 솔루션의 크기는 원격 제어 캐비닛의 조립을 단순화시킬 뿐만 아니라 사용자가 작은 기계 모듈에 안전장치를 장착할 수 있도록 돕는다. 한편, S-DIAS Safety는 로터리 인코더 신호 입력에도 활용 가능하며, 시스템 버스에 기반을 두고 통신을 수행한다.

미니 안전 시스템 제공

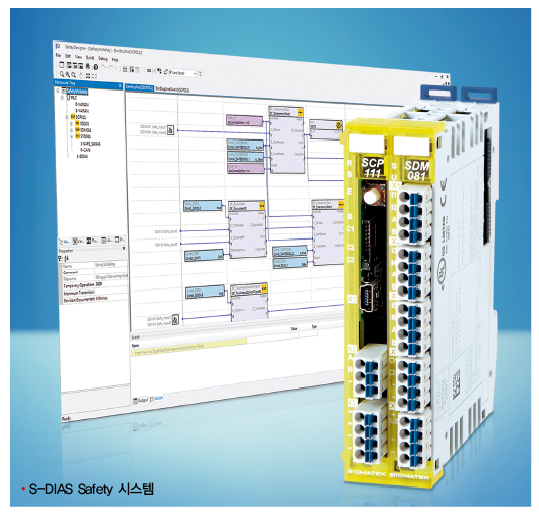

S-DIAS Safety의 핵심 구성요소는 SCP 111인데, 이 컨트롤러는 6개의 디지털 입력과 2개의 디지털 출력을 보유하고 있는 I/O 혼합 모듈인 SDM 081과 결합되어 자유로운 프로그래밍이 가능한 미니 안전 시스템(25mm 이내의 제어 캐비닛 폭)으로 사용자에게 제공된다. 이로 인해 사용자는 비상 정지, 도어 접점, 라이트 그리드 또는 작동 모드 선택 스위치 등과 같은 기능을 구현할 수 있다.

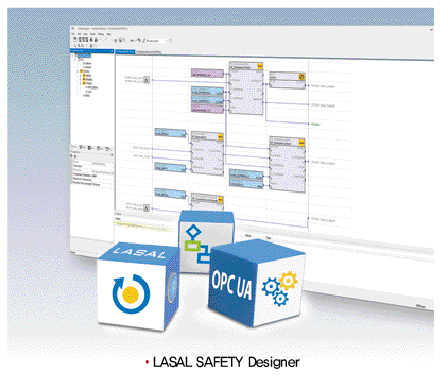

한편, S-DIAS Safety는 복합적인 안전 애플리케이션을 제공하기 위해 보다 안전에 중점을 둔 I/O 모듈을 포트폴리오로 보유하고 있다. 이 모듈은 10개의 디지털 입력을 갖춘 SDI 101, 8개의 디지털 출력을 갖춘 STO 081, 2개의 릴레이가 있는 릴레이 모듈 SRO 021 출력뿐만 아니라 2개의 절대값 인코더 신호(최대 32bit) 입력을 위한 SSI 021을 갖추고 있다. 사용자는 ‘LASAL SAFETY Designer’라는 그래픽 편집기에서 이 같은 응용 프로그램에 대한 프로그래밍을 진행할 수 있다.

독립형 솔루션으로 활용 가능

사용자는 S-DIAS Safety를 독립형 솔루션으로도 활용할 수 있는데, 이 솔루션은 자동화 솔루션에 통합되어 있어 사용자에게 더 많은 이점을 제공할 수 있다. 이처럼 S-DIAS Safety의 독립형 솔루션이 사용자에게 더 많은 혜택을 줄 수 있는 이유로는 기능 지향 CPU와의 데이터 교환이라는 요소를 들 수 있다.

좀 더 자세히 설명하면 데이터 교환이 두 가지 안전 컨트롤러 사이의 원리와 동일한 원리를 따르는데다가 기능 지향적 CPU가 다른 모듈 각각의 신호에 접근할 수 있기 때문에 이에 따른 사용자의 신속한 대응이 가능한 것이다.

TUV 인증 안전 시스템 내장

S-DIAS Safety를 제어하는 시스템은 높은 안전 요구 사항(SIL3, PL e, Cat.4)을 준수하기 위해 설계된 TUV 인증 안전 시스템을 보유하고 있다. 이 때문에 S-DIAS Safety는 기능 지향 모듈과 안전의 유연한 조합을 통해 사용자의 개별 요구 사항에 대응할 수 있다.
