텔레다인 르크로이, ‘WaveSurfer 510’과 ‘HDO-A Series’ 발표

자료 제공 : 텔레다인 르크로이 코리아

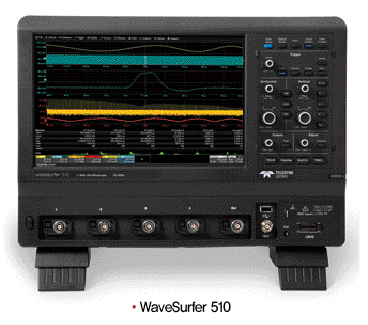

WaveSurfer 510

기본적으로 WaveSurfer 510은 텔레다인의 오랜 사용자 인터페이스인 원터치 MAUI 기능을 탑재하고 있다.

원터치 MAUI는 사용자가 한번의 디스플레이 터치만으로도 일반적인 동작을 수행할 수 있도록 지원함으로써 편리성과 효율성을 극대화시켰다는 평가를 받아 왔다. 사용자는 이 같은 MAUI의 Drag&Drop 기능을 활용해 ‘복사, 채널 설정, 피치, 연산, 파라미터 측정’ 등의 동작을 원활히 진행할 수 있다. 또한 WaveSurfer 510은 다양한 종류의 파형을 포착 및 분석하고 더 나아가서는 디버깅 과정을 단순화시킬 수 있는 ‘측정, 연산, 디버그 툴, 시리얼 데이터 프로토콜 디코드, 능동 프로브 세트’를 지니고 있다.

WaveSurfer 510의 ‘LabNotebook 문서화’와 ‘리포트 생성 툴’은 제품 사용자에게 ‘파형 저장, 설정 저장, 스크린 이미지 저장, 리포트 결과 및 오프라인 보기’ 등을 빠르게 진행할 수 있는 솔루션을 제공한다. 지금까지 설명한 기능들 외에 WaveSurfer 510은 제품에 탑재된 4개의 모든 채널을 통해 사용자에게 10GS/s의 샘플링 속도와 32Mpts의 메모리, 시퀀스 모드 세그먼트 메모리, 히스토리 모드 파형 재생, 추가된 13개의 연산 기능을 제공한다.

이와 같은 기능들은 WaveSurfer 510이 10GS/s의 샘플링 속도를 활용해 포착한 신호에 대한 고급 분석을 수행하도록 지원함으로써 사용자가 발생한 문제의 근본 원인을 쉽고 빠르게 찾을 수 있도록 돕는다.

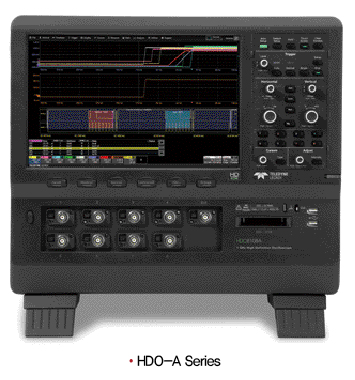

HDO-A Series

HDO-A Series는 ‘전력 전자, 자동차 전자, 고 분해능 센서 신호 임베디드/기계전자공학 디자인의 디버깅과 트러블슈팅’ 등에 적합한 제품이다.

이 때문에 HDO-A Series는 ‘자동차, 디지털 파워 관리, 전원 무결성, 물리학, 군사/항공’ 애플리케이션 분야에서 사용자의 요구를 만족시키는 성능을 발휘할 수 있다. 특히 HDO-A Series의 하나인 HDO8000A가 지니고 있는 8채널은 고전력/삼상 전력 전환 테스팅과 디지털 전력 인증에 적합하다. 이 같은 HDO-A Series는 최대 1GHz에 이르는 대역폭과 최대 250Mpt/ch의 획득 메모리, 12bit에 이르는 수직 측 분해능을 지니고 있으며, MSO(혼합 신호 오실로스코프) 옵션과 모델로 구성되어 있다.

또한 HDO-A Series는 광범위한 시리얼 트리거와 디코드, 측정/그래프와 아이 다이어그램 옵션을 제공하는데, 이것들은 다용도 및 특정 애플리케이션에서 활용되는 프로브, 소프트웨어 옵션과 결합될 수 있다. 텔레다인은 HDO-A Series에 고해상도 기술인 HD4096을 적용했는데, 이 기술은 12bit ADCs의 샘플링 속도와 높은 신호대 잡음비의 앰프, 낮은 노이즈 시스템 설계에 기반을 두고 있다. 이 때문에 이 기술을 내장하고 있는 HDO-A Series는 다른 오실로스코프들보다 16배 높은 분해능에서 최대 1GHz에 이르는 신호를 포착한 후 표현할 수 있으며, 추가적으로 앞에서 설명한 WaveSurfer 510처럼 원터치 MAUI를 내장하고 있다.

한편, 텔레다인은 제품 사용자에게 자사 제품의 시리얼 데이터 테스트를 지원하는 자동화 표준 컴플라이언스 패키지와 다양한 디버깅 툴킷 등의 옵션 소프트웨어 패키지를 제공한다. 이 중 프로토콜 전용 측정과 아이 다이어그램 패키지는 사용자가 시리얼 데이터 이상 신호를 원활히 발견할 수 있도록 지원한다. 이외에도 텔레다인이 제공하는 특별 패키지는 트리거/디코드 소프트웨어를 보완해 시간에 따라 추출되는 디코드 데이터를 플롯하고, 버스 타이밍을 측정하며, 표준 또는 사용자가 정의한 마스크 테스트를 수행할 수 있는 아이 다이어그램을 생성한다.
