PI, 보이스 코일 스테이지 ‘V-522/V-524/V-528’과 에어 베어링 시스템 스테이지 ‘A-311’

자료 제공 : PI Korea

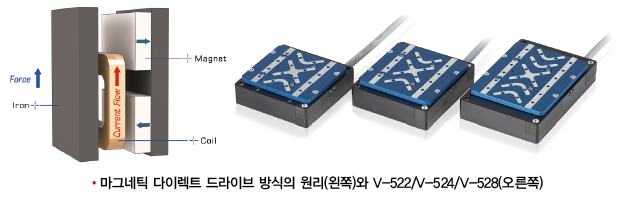

보이스 코일 스테이지 V-522/V-524/V-528

보이스 코일 스테이지인 V-522/V-524/V-528은 기존에 있던 회전식 모터의 단점을 보완하기 위해 회전형 모터를 축 방향으로 잘라 펼쳐 놓은 형태의 직선 방향으로 밀어내는 힘의 추력을 발생시키는 리니어 모터와 보이스 코일 스테이지로 구성되는 마그네틱 다이렉트 드라이브 방식을 내포하고 있는 스테이지 제품이다.

이 같은 마그네틱 다이렉트 드라이브로 인해 사용자는 V-522/V-524/V-528을 사용하는 과정 속에서 마찰이 없는 구조를 통해 빠른 응답성과 선형성을 구현할 수 있다. 한편, 이 스테이지들은 리니어 인코더와 포스 센서를 부착할 시 0.01㎛ 이하의 정밀도와 1mN까지 사용자가 원하는 힘으로 제어하는데, 이와 같은 특성은 제품이 다양한 애플리케이션에 적용될 수 있도록 돕는 요소로 작용한다.

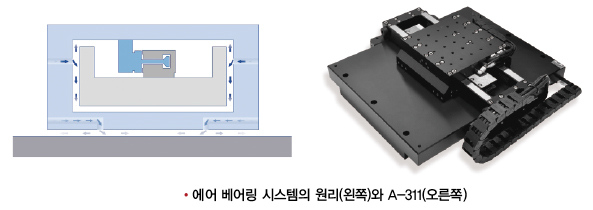

에어 베어링 시스템 A-311

PI의 에어 베어링 시스템인 A-311은 유압을 활용하는 드라이브 방식을 통해 마찰을 최소화시켜 나노미터에 이르는 정밀도를 구현한다.

이 같은 에어 베어링 시스템은 기본적으로 긴 제품 수명을 보유하고 있으며, 제품에 적용된 무 마찰 특성을 활용해 평평한 모션을 수행한다. 한편, 제품 사용자는 사용 환경에 따라 시스템의 스트로크를 조절하거나 제품의 정밀도를 변경하는 등의 조치를 취할 수 있다.
