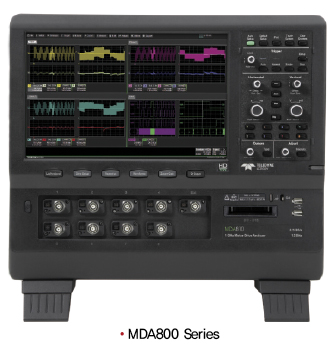

텔레다인 르크로이, 모터 드라이브 분석기 ‘MDA800 Series’

자료 제공 : 텔레다인 르크로이 코리아

다양한 파형을 포착해 분석

MDA800 Series는 구동 전원 부분과 개별 전력 트랜지스터 파형을 포착하고 측정하는 기능과 함께 임베디드 컨트롤 시스템의 파형까지 포착해 분석하는 기능을 갖추고 있다.

또한 MDA800 Series는 이에 그치지 않고 고성능 장비에서 포착한 파워 부분의 파형으로 3상 전력 분석을 수행한다.

동적 작동 상태에서 수치 계산 수행

MDA800 Series는 동적 작동 상태에서도 수치를 계산하며, 매 주기당 측정된 측정 파라미터의 변화 추이를 보여주는 파형을 생성한 후, 사용자가 선택한 값을 테이블에 표시한다. 이 파형은 MDA800 Series가 수집한 다른 파형들과 시간적인 상호 연관성을 가지고 있으며, 사용자에게 다른 컨트롤이나 전력 시스템 파형, 디버그 드라이브 시스템에서 발생하는 문제들이 갖고 있는 연관성을 보여준다.

유연한 구성 가능

텔레다인은 MDA800 Series에 직관적이고 사용자 중심적인 그래픽 기능 인터페이스를 적용했는데, 이 인터페이스는 사용자가 제품 구성 및 연결을 쉽게 설정할 수 있도록 지원한다. 사용자는 MDA800 Series의 구성 기능을 통해 단상 또는 3상 드라이브가 갖추고 있는 입/출력 조합을 설정할 수 있으며, 3상 2전력계 방식과 3상 3전력계 계산법, 선간 전압을 상전압으로 변환시킬 수 있다. 또한 사용자는 HDO800의 8개 입력 채널을 이용한 3상 2전력계 방식을 사용할 시 구동 시스템의 입/출력과 모터의 출력 효율을 측정할 수 있다.
