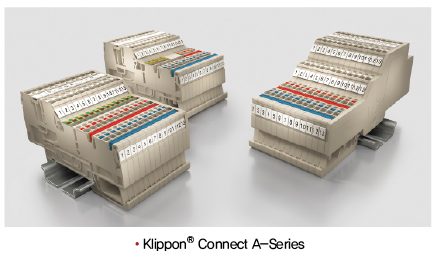

바이드뮬러, 모듈형 단자대 KlipponⓇ Connect A-Series

자료 제공 : 바이드뮬러 코리아

범용 제품군

정교한 기능 중심의 A-Series 범용 제품군은 사용자가 적합한 솔루션을 표준화된 방식으로 구현하는 데 적합하다. 기본적으로 범용 제품군에는 내장형 푸셔가 적용되어 있어 ▲ Push-In 연결 시스템 ▲ 점퍼바 ▲ 마커 ▲ 동일한 규격의 점검 및 테스트 포인트 ▲ 균형 장착 지지대 등이 내장되어 있다. Push-In 연결 시스템은 사용자의 안전한 배선 및 간편한 조작 환경 조성에 도움을 줄 수 있으며, 안전하게 밀폐된 연결 상태를 만들어낼 수 있다.

만약, 사용자가 Push-In 연결 시스템을 적용한다면, 인장 클램프 시스템과 비교해 설치 작업을 최대 50%까지 줄일 수 있다. 점퍼바는 설치 유연성을 높이는 한편 배선 시간을 단축시키며, 해당 응용기기에 따라 간편하게 식별 및 적용될 수 있다. 마커는 효과적으로 단자대 라벨을 표시하는데, 사용자는 이 같은 마커를 스트립 형태로 부착할 수 있다. 한편, A-Series의 범용 제품군은 각 접점마다 일관되게 적용되어 있는 점검 및 테스트 포인트를 갖추고 있는데, 이와 같이 적용되어 있는 테스트 포인트는 플러그로 연결되어 컴퓨터 기반의 자동 검사를 수행한다.

단자대 장착 지지대의 경우, 단자 레일 규격차를 보완하며, 이를 통해 사용자의 모듈형 단자대 장착 및 제거 작업이 수월하게 진행될 수 있도록 지원한다.

응용 제품군

대부분의 산업 분야에는 제어 캐비닛에서 반복 사용되는 부품을 요구하는 특정 응용 부문이 있다. A-Series의 응용 제품군은 이 같은 응용 부문을 위한 맞춤형 솔루션으로, 제품 기능들을 특정 방식으로 배열하거나 생략해 생산성 및 효율성, 안전성을 향상시킨다. 응용 제품군이 주로 활용되는 응용 부문에는 ▲ 신호 배선 ▲ 제어 전압 분배 ▲ DCS 마샬링 등이 있다. 제어 전압 분배에 적용되는 A-Series의 응용 제품군이 보유하고 있는 표준화된 분전 단자대 설계 옵션과 간단한 단면 옵션은 공간을 절약하고 부정확한 배선을 미연에 방지한다.

추가적으로 응용 제품군은 교차 및 그룹형이라는 두 가지의 설정 방식을 보유하고 있으며, 경선 및 페룰을 적용한 전선을 사용자가 Push-In 연결 시스템에 별도의 도구 없이도 빠르고, 안전하게 장착할 수 있도록 지원한다.
