페펄앤드푹스, 신호 컨디셔너 제품 ‘SC-System’

다양한 신호 유형을 하나의 모듈로 처리

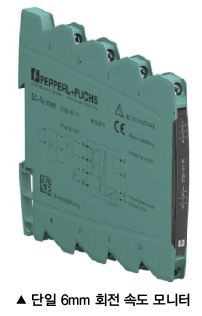

SC-System을 구성하는 6mm 회전 속도 모니터는 다양한 신호 유형을 하나의 모듈에서 처리할 수 있는 디자인을 갖추고 있다.

이와 같이 모니터에 적용된 디자인은 2-와이어 DC 센서의 측정 데이터와 더불어 라인 결함 감지 및 단락 회로 감지 기능을 포함하고 있는 NAMUR 및 SN 센서의 신호를 EN 60947-5-2에 따라 처리한다. 이 때 신호는 수위를 측정하는 S0 센서와 PNP 또는 NPN 스위칭 출력을 갖춘 3-와이어 센서에서 제어 레벨로 전송된다. 한편, 모니터는 최대 50kHz의 입력 주파수를 통해 최대 30V의 다양한 신호를 안전하게 감지할 수 있다.

광범위한 신호 컨디셔너 포트폴리오 적용

SC-System에는 비위험 지역을 위한 광범위한 신호 컨디셔너 포트폴리오가 포함되어 있어 제품을 최대 70℃의 주변 온도에서도 활용 가능하다. 한편, SC-System의 신호 절연기는 최대 300V의 작동 전압과 최고 3KV의 테스트 전압을 견뎌낼 수 있는 3-웨이 절연 특성을 갖추고 있어 필요에 따라 터미널이나 전원 버스를 통해 공급된다.

자료제공 | 페펄앤드푹스코리아(www.pepperl-fuchs.co.kr)
