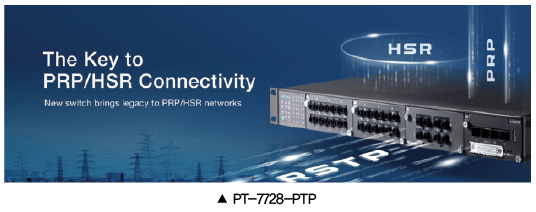

MOXA, PRP/HSR 랙 탑재된 스위치 ‘PT-7728-PTP’ 출시

Gb급 PRP/HSR 연결성 보유

모듈러 방식이 적용된 MOXA의 PT-7728-PTP는 4Gbps(1Gbps×4채널) 구리선이나 광통신 모듈을 활용해 IEC 62439-3 표준이 정의하는 PRP 및 HSR 프로토콜에서 제로 패킷 손실과 제로 시간을 복구한다.

또한 PT-7728-PTP는 24+4G 모듈러 연결성을 제공하는데, PT-7728-PTP에 적용된 기존 레거시 및 SAN(Single Attached Node) 장치가 구리선과 광섬유를 PRP/HSR 기반 네트워크에 연결시킨다.

RSTP 그룹화 기능 활용

PT-7728-PTP는 특허 출원 기술인 RSTP 그룹화 기능을 통해 다중 RSTP 링을 HSR 기반 네트워크에 연결시킨다. 이 때 한 쌍의 PT-7728-PTP 스위치는 1000개 이상의 RSTP 장치를 HSR 기반 네트워크로 이동시키는데, 이는 RSTP 링크로 허용되어 있는 최대 40홉보다 상당히 많은 양이다.

한편, PT-7728-PTP는 개조 애플리케이션에 대한 레거시 장치 및 네트워크 인프라의 수명을 연장시키며, ‘미션 크리티컬’ 애플리케이션과 관련되어 있는 IEC-61850-3 표준에서 정의된 네트워크 가용성을 향상시킨다.

제품 주요 특성

지금까지 설명한 PT-7728-PTP의 제품 주요 특성을 정리하면 다음과 같다.

•IEC 61850-3, IEEE 1613(전력 서브 스테이션) 규격 충족

IEC 62439-3에서 정의하고 있는 PRP/HSR 제로 시간 중복성 제공

RSTP 그룹화 기능을 통한 다중의 HSR 및 RSTP 결합 수행 가능

24+4G 스위칭 구현

하드웨어 기반의 IEEE 1588v2 PTP 지원

절연형 중복 전력 입력 가능

-40℃~85℃에 이르는 동작 온도 범위 보유

전력 애플리케이션의 SCADA 시스템용 MMS 데이터 모델링 구축 가능

자료제공 | MOXA(www.moxa.com)
