텔레다인 르크로이, 능동 전압 레일 프로브 ‘RP4030’과

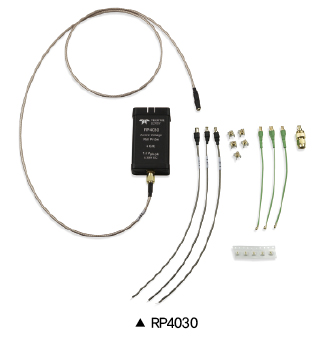

RP4030

RP4030은 농동 전압 레일 프로브로, DC 전원/전압 레일에서 발생하는 작은 신호 변화를 측정한다.

RP4030은 ±30V의 넓은 내장 오프셋 범위와 1.2x의 낮은 감쇠율, 50㏀에 이르는 높은 DC 입력 임피던스 사양을 갖추고 있다. RP4030은 이 같은 사양들의 조합을 통해 DC 전원/전압 레일의 DC 레일 전압을 포착해 그 파형을 오실로스코프 화면으로 옮겨 DC 신호를 나타내고, 5mV/DIV와 같은 오실로스코프의 게인 설정에서 DC 레일 전압 신호 위에 위치해 있는 소음과 낮은 AC 변동을 정밀하게 탐지한다.

한편, RP4030은 다양한 팁과 리드로 구성되어 있으며, 4GHz MCX Solder-in, 3GHz U.FL Coax Cable 또는 4GHz U.FL Coax Cable, U.FL PCB 마운트와 4GHz MCX 솔더-리드와 연결 가능한 표준 36” (914mm) SMA-MCX 케이블 등이 제품과 함께 제공된다.

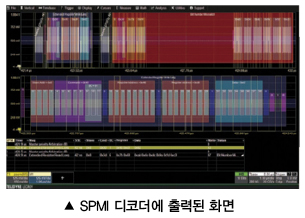

SPMI 디코더

SPMI 디코더는 CPU와 전력 관리 IC 사이에서 이뤄지는 통신을 위한 목적으로 활용된다.

SPMI 디코더는 옵션을 통해 도출된 결과를 사용자가 알아보기 쉽도록 SPMI 물리 계층 파형 위에 위치시킨다. 또한 SPMI 프로토콜 디코더의 정보는 다른 프로토콜 데이터와 동시에 한 개의 인터리브드 테이블에 표시되는데, 이 때 사용자가 테이블의 열을 터치할 시 선택된 프로토콜 패킷을 빠르게 확대하고, 사용자에게 패턴 검색과 필터가 원하는 프로토콜 패킷 및 메시지를 지정하는 방법을 제시한다. 이 같은 특성을 보유한 SPMI 디코더는 다중 마스터/다중 슬레이브 기능을 구현하며, 명령과 중재 시퀀스뿐만 아니라 일시 중지를 포함하고 있는 시퀀스까지 지원한다.

자료제공 | 텔레다인 르크로이 코리아(www.eledynelecroy.com/korea)
