POSITAL, 간편한 센서 설치와 인코더의 마모 최소화를 보장하는 액세서리

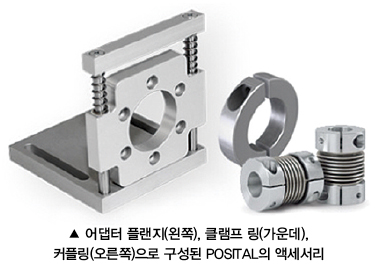

어댑터 플랜지

어댑터 플랜지는 ‘싱크로 마운팅 브라켓, 클램프 마운팅 브라켓, 앵글 마운팅 브라켓, 스프링 내장 마운팅 브라켓’으로 이뤄져 있다. 싱크로 마운팅 브라켓은 Ø58mm 싱크로 플랜지 로터리 인코더를 간편하게 설치하도록 지원하며, FRP 소재로 이뤄진 마운팅 돔을 통해 열과 전기적 영향을 효율적으로 차폐(일정한 공간이 외부의 전기, 자기로부터 영향을 받지 않도록 하는 일)시킨다.

클램프 마운팅 브라켓은 Ø58mm 싱크로 사용자가 클램프 플랜지 로터리 인코더를 간편하게 설치하도록 돕는데, 싱크로 마운팅 브라켓과 같은 FRP 소재의 마운팅 돔으로 열과 전기적 영향을 차폐시킨다. 앵글 마운팅 브라켓은 클램프 마운팅 브라켓처럼 Ø58mm의 싱크를 통해 사용자의 간편한 클램프 플랜지 로터리 인코더 설치를 지원한다.

스프링 내장 마운팅 브라켓의 경우, 마운팅 어댑터에 특수 스프링을 내장하고 있으며, 다른 브라켓들과 마찬가지로 Ø58mm의 싱크를 보유하고 있다. 이 브라켓은 사용자가 클램프 플랜지 로터리 인코더에 500mm 측정 휠을 조립할 수 있도록 돕는데, 이 때 내장된 특수 스프링이 인코더와 측정 휠이 최적의 위치를 유지하도록 조정하며, 측정 표면에 가해지는 일정한 압력을 유지시킨다.

클램프 디스크

‘Clamp Disc w/ Centred Hole-4pcs와 Clamp Disc w/ Eccentric Hole-4pcs’로 이뤄져 있는 클램프 디스크는 사용자가 간편하게 장착, 조정, 제로포인트를 설정할 수 있도록 지원한다. 사용자는 클램프 디스크를 느슨하게 설정함으로써 로터리 인코더의 축을 자유롭게 회전시킬 수 있는데, 특히 조정 후에 커플링을 고정시켜 한 회전 내에서 제로포인트를 간단히 설정할 수 있다.

클램프 링

클램프 링은 로터리 인코더의 중공축을 회전축에 고정시키는데, POSITAL의 액세서리를 구성하고 있는 클램프 링은 ‘Clamping Ring B15, Clamping Ring V06, Clamping Ring V12, Clamping Ring Hollow Shaft T120, Clamping Ring B15-VA’로 이뤄져 있다.

토크 서포트

토크 서포트는 테더, 클램핑 디스크, 고정 나사로 구성되어 있는데, 중공축 인코더 설치 시 구동축에 따라 회전이 발생하는 현상이 일어나지 않도록 고정시키는 역할을 수행한다. POSITAL의 액세서리를 구성하고 있는 토크 서포트는 ‘Torque Support-Tether-A06 Type, Torque Support-Tether-B15 Type, Torque Support-Tether-T120 Type, Torque Support-Tether-V12 Type, Torque Support-Tether-V06 Type’으로 이뤄져 있다.

커플링

커플링은 인코더 축을 장비의 회전축에 연결하기 위해 활용되는데, ‘디스크 커플링, 벨로우 커플링, 조 커플링’으로 이뤄져 있으며, 6mm에서 10mm에 이르는 규격을 갖추고 있다. 디스크 커플링은 높은 토크 하중과 축 정렬 불량에 유연하게 대처할 수 있도록 설계되어 있어 주로 고속, 고성능 응용에 활용된다. 벨로우 커플링은 높은 토션 강도, 낮은 관성 질량 모멘트를 가진 응용에 적합하며, 축 방향, 횡 방향 또는 각도 방향의 편차에도 효율적으로 대응할 수 있도록 설계되어 있다.

조 커플링은 산업 자동화 분야에서 주로 사용되는 간단한 구조의 커플링으로 스파이더와 축을 고정하기 위해 홀이 있는 두 개의 허브를 내장하고 있다. 이러한 조 커플링은 축 방향으로 장착되며, 응력을 가한 상태에서 고정되어 Backlash를 제거하는데, 보통 응력이 가해진 상태에서 커플링이 장착되기 때문에 표면 압력은 줄어들고 커플링의 장력은 높아진다.

자료제공 | POSITAL(www.posital.com)
