로옴 세미컨덕터, DC/DC 컨버터 제어 IC

고신뢰성 절연 기능 실현

BDF Series는 혹독한 환경 속에서 장시간 연속 가동을 해야 하는 산업기기에 특화된 절연 전원 제어 IC이다.

BDF Series는 BiCDMOS 프로세스를 활용하며, 아날로그 설계 기술을 통해 1차측에서 2차측의 전압·전류를 검출한다. 이로 인해 BDF Series는 기존에 2차측의 전압 및 전류를 검출하는 데에 필수적이었던 포토 커플러나 트랜스의 3차 권선 및 이를 구성하는 데 필요한 부품 없이도 작동할 수 있게 되었고, 더 나아가서는 약 50% 줄어든 부품수를 통해 소형화, 저전력화, 신뢰성 향상을 동시에 실현했다.

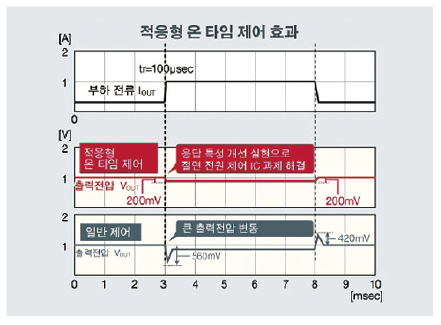

적응형 온 타임 제어로 부하 응답 특성 개선

지금까지 절연 전원 제어 IC는 순간적인 부하 전류의 변동에 따라 출력전압이 크게 변하는 현상을 해결해야 하는 과제를 안고 있었다. 이에 로옴은 BDF Series에 기존 절연형 전원 제어 IC에서 실적을 보인 온 타임 제어를 새롭게 적용했다. 이러한 적응형 온 타임 제어는 일반 제어 방식에 비해 약 65% 줄어든 200mV(부하 전류 1A, Turn-on 100μs 시)의 출력전압을 실현한 동시에 순간적인 부하 전류 변동에 대한 부하 응답 특성까지 개선했다.

평가 보드 판매

로옴은 BDF Series를 구성하고 있는 제품 중 하나인 BD7F100H FN-LB의 평가 보드인 BD7F100HFN-EVK-001의 인터넷 판매를 개시했다. 사용자는 이의 평가 보드를 통해 BD7F100HFN-LB가 탑재된 입력전압 24V, 출력전압 5V, 출력전류 800mA의 절연 전원을 간단히 평가할 수 있다.

자료제공 | 로옴 세미컨덕터 코리아(www.rohm.co.kr)
