레니쇼, All-in-one 광학 증가 인코더 VIONiCplus™

VIONiC 디자인을 통해 필수적인 보간과 신호처리 결합

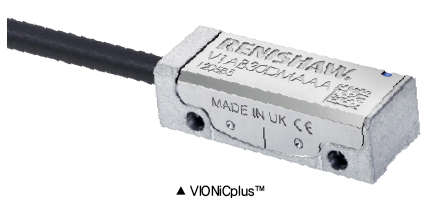

VIONiCplus™는 VIONiC™ 디지털 All-in-one 인코더 시스템의 한 부분인 동시에 레니쇼의 새로운 광학 기능을 갖추고 있는 인코더 시스템이다.

VIONiCplus™에 적용된 VIONiC 디자인은 판독헤드 내부에 있는 필수적인 보간과 신호처리를 결합하고, 추가적인 외부 인터페이스를 위한 필수 사항을 제거하는데, 레니쇼는 이를 위해 인터페이스에 의해 수행되는 모든 기능을 수행 가능한 새로운 VIA(Versatile Interpolation ASIC, 다기능 보간 ASIC) 칩을 개발했다. 한편, ADT(Advanced Diagnostic Tool)와의 결합 속에서 작동하는 VIONiCplus™의 다른 특징들은 최종 사용자에게 넓은 범위의 모니터링과 진단 피드백을 제공한다.

향상된 편요각과 차체 높이 공차 적용

VIONiCplus™는 미세 보장 아키텍처에 관한 연구와 기능에 최적화 된 알고리즘과 향상된 편요각 및 차체 높이 공차를 갖추고 있다. 또한 VIONiCplus™는 더 쉬운 설치, 더 작은 시스템 크기, 더 높은 속도, 더 연장된 길이와 향상된 먼지 내성 및 낮은 비용과 함께 유연한 스케일 옵션의 추가적인 이점을 갖고 있는 <4μm에 이르는 초미세 피지 시스템의 기능상 이점을 보유하고 있다.

위치 설정 시간 감소 및 단계 반복 증가 구현

3D LiDAR와 같은 응용 애플리케이션은 스캔을 하고, 장거리에서 발생하는 측정 오류를 제한하기 위해 로터리 모터의 정확한 등속 제어에 의존한다. VIONiCplus™의 경우, 고속 리플을 예외적으로 감소시키는 낮은 SDE(Sub-Divisional Error, 인코더 판독헤드에 의해 보간에 공급되는 아날로그 신호와 코사인 신호 때문에 일어나는 보간 오류에서 발생)를 제공한다.

이 밖에도 모션컨트롤에서 이 인코더가 갖추고 있는 2.5nm의 높은 분해능과 1.6nm의 낮은 RMS 지터는 위치 설정 시간은 감소시키고 단계 반복은 증가시킨다. 한편, VIONiC™ 인코더 Series는 레니쇼가 ISO 9001:2008 인증을 받은 엄격한 품질 제어 프로세스를 사용해 제작한 CE 승인을 가지고 있는데, 이러한 VIONiC™ 인코더 Series는 지난 8월 부터 한국에서 판매되고 있다.

자료제공 | 레니쇼 코리아(www.renishaw.co.kr)
