리니어 테크놀로지 코리아, 레귤레이터 LT8610AX와 LTM8053

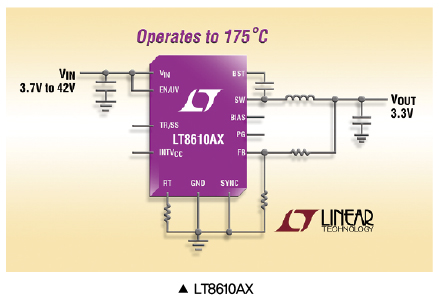

동기식 스텝다운 레귤레이터 LT8610AX

42V 입력과 3.5A 출력이 가능한 동기식 스텝다운 레귤레이터인 LT8610AX는 175℃에 이르는 주변 온도 속에서도 동작하는 제품이다.

이 제품의 동기식 정류의 경우 95%의 높은 효율을 제공하며, 버스트 방식(장비들 간에 인터럽트가 없는 한 전송 완료 때까지 중단 없이 데이터를 고속으로 전송하는 방식) 동작은 무부하 대기 조건 시에 3.5㎂ 이하로 대기 전류를 유지시킨다. 이러한 버스트 방식은 배터리 동작 수명 연장이 요구되는 애플리케이션에 적합하게 적용될 수 있다. 또한 3.7V에서 42V까지 이르는 입력 전압 범위는 전력 소스가 5V~40V 범위에 해당되는 Down-hole drilling(다운 홀 드릴) 기기와 같은 고온 애플리케이션에 적합하다.

한편, LT8610AX의 전기적 특성은 175℃에서 100% 전수 테스트 되며, -40℃~175℃ 범위의 온도 내에서 2%의 사용자에게 VREF 정확도를 제공한다. 만약 주변 온도가 175℃일 경우, LT8610AX는 10mA~1A의 폭넓은 부하 전류 범위에서 90% 이상의 효율을 실현하며(12VIN~3.3VOUT 변환의 경우), Down-hole drilling 시스템에서 일반적으로 활용되는 배터리 구동 애플리케이션에 대해 적합하게 작동한다. 이외에도 LT8610AX의 16핀 열 성능이 강화된 MSOP 패키지는 소형이지만 사용자에게 효율적인 열 성능을 갖춘 풋프린트를 제공한다.

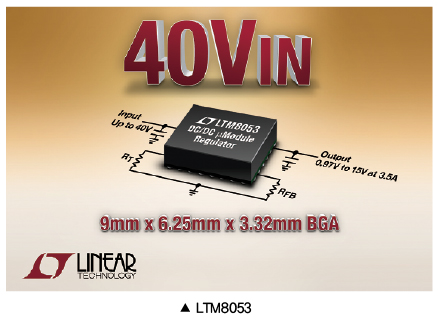

μModuleⓇ 스텝다운 레귤레이터 LTM8053

LTM8053은 최대 40V 입력(절대정격 42V)이 가능한 μModuleⓇ 스텝다운 레귤레이터로 산업용 로봇, 공장 자동화, 항공 시스템과 같이 잡음이 많이 발생하는 환경에 적합하며, 레귤레이션 상태가 좋지 않거나, 변동이 큰 12V~36V 입력 전원에서도 안전한 동작을 수행한다.

이러한 LTM8053은 6.25mm×9mm×3.32mm BGA 패키지에 스위칭 레귤레이터 컨트롤러, 파워 스위치, 인덕터, 기타 지원 부품들을 통합하고 있는데, 외부에 2개의 커패시터와 2개의 레지스터만을 요구하므로 솔루션 크기가 약 150mm²에 불과하다.

LTM8053은 3.5A의 연속(6A 피크) 출력 전류를 제공하는데, SHARE 핀의 경우 전류 공유와 더불어 더 많은 전류를 병렬로 전달하는 동작 지원을 수행한다. 한편, 사용자는 LTM8053 출력 전압상의 0.97V~15V 범위에서 하나의 저항을 조정할 수 있는데, 이러한 폭넓은 출력 전압 범위는 사용자에게 다양성을 제공할 수 있다. 이외에도 LTM8053은 -40℃~125℃의 동작 온도 범위를 갖추고 있고, 히트 싱크 또는 에어플로우 없이도 최대 85℃ 대기 온도에서 3.5A에 이르는 출력 전류를 사용자에게 제공한다.

자료제공 | 리니어 테크놀로지(www.linear.com)
