노드 드라이브시스템즈, 주파수 인버터

드라이브 데이터 모니터링과 전송 가능

노드의 주파수 인버터는 드라이브 데이터를 모니터링 및 전송하며, 외부에 연결된 디지털 및 아날로그 센서와 액추에이터의 정보를 수집한다.

게다가 효율적인 진단을 위해 소프트웨어 기능을 활용한 컨디션 모니터링 및 예방정비를 수행하는데, 기어 윤활유를 산출하고, 오일 교체가 필요한 시기를 나타내는 것이 이에 대한 대표적인 예라고 할 수 있다. 또한 주파수 인버터는 제동장치의 표면 마모상태와 더불어 드라이브 트레인 전반의 부하 상황을 모니터링 하는데, 사용자는 이를 통해 얻은 데이터를 기반으로 예방정비를 실행하고 설비 가용성을 증대시킬 수 있다.

장애물 감지 및 제거 가능

노드의 주파수 인버터는 단순히 중앙 컨트롤러를 통해 데이터를 전달하는 것 외에도 다용도 센서 인터페이스를 활용해 더 많은 일을 수행할 수 있다.

이러한 인버터의 Onboard PLC는 부하 상황을 모니터링 해 펌프나 스크류 컨베이어, 교반기상의 장애물을 감지한다. 만약 결함 시나리오에 부합하는 적절한 드라이브 파라미터(매개변수)가 설정되어 있다면, 노드의 드라이브가 즉시 방향을 바꾸거나 펄스 동작을 수행하는 것을 통해 기계적 장애물을 제거하기 위한 시도를 하게 된다.

장애물을 감지한 후, 효과적으로 제거했을 시 드라이브는 정상 작동을 재개하지만, 반대로 문제가 계속 지속될 시에는 인버터가 오류 신호를 제어 레벨로 제출하고, 다른 네트워크상에 있는 드라이브 장치의 bypass(바이패스, 목적하는 회로를 통하지 않고 신호를 전달하는 것) 잠금을 해제하는 등의 대체 절차를 실행한다. 이와 같은 노드 인버터의 PLC 기능은 사용자의 설비 가용성은 높이고 서비스 비용은 절감시킨다.

안전 애플리케이션 구현 가능

노드는 사용이 편리한 무료 NORD CON 프로그래밍 및 매개변수화 소프트웨어를 제공하는데, 이는 애플리케이션 개발을 용이하게 해준다. 이러한 노드의 소프트웨어는 IEC 61131-3에 따른 드라이브 관련 기능과 더불어 PLCopen 모션 제어 라이브러리를 지원한다. 또한 고객에게 특화되어 있는 루틴을 통해 텍스트 기반 프로그래밍 언어인 ‘Structured Text’ 또는 ‘Instruction List’를 활용해 프로그램을 할 수 있는데, 모든 드라이브 관련 기능 인버터 PLC에 직접 구현할 수 있다.

이로 인해 사용자는 애플리케이션별로 특화된 펌웨어 개발 및 검증, 유효성 확인을 위해 시간 및 비용을 소비하지 않아도 된다. 한편, 노드의 주파수 인버터는 안전 애플리케이션을 구현할 수 있는데, 특히 SS1(Safe Stop 1) 및 STO(Safe Torque Off)를 구현 가능하다.

최신 분산형 자동화

간단한 저비용의 효율적인 장비 및 시스템 설계를 위한 분산형 드라이브 솔루션은 노드의 제품군 중에서 빠르게 성장하고 있는 분야 중 하나인데, 그 중에서도 SK 200E 주파수 인버터 라인을 기반으로 하고 있는 드라이브 시스템에 대한 수요가 가장 많다.

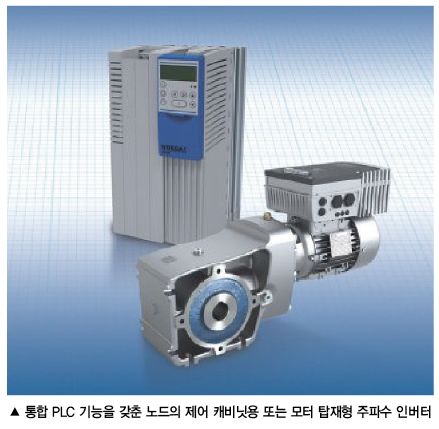

이러한 제품은 제어 캐비닛 설비를 위한 SK 500E 기반 제품들처럼 사용자에게 동일하게 광범위한 기능 범위(포지셔닝, Onboard PLC, 안전 관련 드라이브 기능)를 제공한다. 한편, 노드의 인버터는 고성능 마이크로컨트롤러를 갖추고 있으며, 동기식뿐만 아니라 인덕션 모터도 제어할 수 있다.

자료제공 | 노드 드라이브시스템즈 코리아(www4.nord.com)
