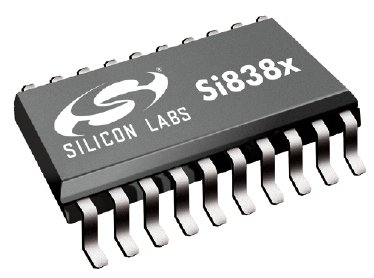

실리콘랩스, 고속 멀티채널 PLC 입력 아이솔레이터 Si838x Series 출시

옵토커플러의 단점 보완

척박한 환경 속에 있는 공장 플로어에 배치된 PLC는 소형인데다가 강성이어야 한다. 이 때문에 그동안 옵토커플러(발광원(입력)과 광검출기(출력)로 이뤄진 스위칭 소자)가 기본적인 절연 솔루션을 제공해 왔는데, 이러한 옵토커플러는 서보 모터 제어와 같은 고속 PLC 애플리케이션에서 충분한 속도를 내지 못한다는 단점을 가지고 있다.

이 외에도 옵토커플러는 높은 잡음 내성력을 갖추고 있지 못하며, 시간과 온도에 따라 성능이 점차 저하되는 약점을 보유하고 있어 고온 산업 애플리케이션에서 점차 신뢰성을 잃고 있다.  이러한 상황 속에서 실리콘랩스가 출시한 멀티 채널 아이솔레이터 Si838x Series는 위와 같은 옵토커플러의 단점을 보완할 수 있다.

Si838x Series는 옵토커플러에 기반하고 있는 솔루션보다 더 연장된 제품 수명과 높은 신뢰성을 갖추고 있고, 이를 통해 소형 QSOP 패키지에서 높은 유연성을 보유하고 있는 고속 멀티채널 바이폴라 절연 솔루션을 공급해 옵터커플러의 단점을 보완한다.

고집적 단일칩 장치

Si838x Series는 8개 채널의 24V 디지털 필드 인터페이스를 제공 가능한 고집적 단일 장치인데, 이와 같은 높은 집적도 수준을 통해 PLC 설계에서 BOM(Bill Of Materials)과 보드 공간을 절약한다. 사용자는 시스템 설계에서 16개의 Si838x Series를 Daisy Chaining(데이지 체이닝) 형태로 이용 가능하며, 개발자의 경우에는 시스템 임베디드 프로세서에서 SPI(Serial Peripheral Interface) 포트 1개로 지원되는 채널을 최대 128개까지 이용해 PLC를 설계할 수 있다.

CMOS 기반 LED 에뮬레이터 기술 적용

Si838x Series에 적용된 실리콘랩스의 CMOS 기반 LED 에뮬레이터 기술은 개발자에게 싱크 또는 소스 입력 선택을 지원하는 유연한 바이폴라 입력 기능을 제공한다. LED 에뮬레이터 입력 회로는 아이솔레이터 장치에서 최대 8개의 싱크 또는 소스 입력을 필드측에 정원 공급 장치 없이 지원하며, 컨트롤러에 대한 출력 인터페이스는 2.25V 저전력 동작을 수행한다.

자료제공 | 실리콘랩스(www.silabs.com)
